問：何時需要零伏帶載？

零伏帶載是指電子負載可以在非常低的輸入電壓下，輸出額定滿電流，電流可高達上百安培。電子負載由于場效應晶體管的導通漏源極內阻，有一個不可避免的最小內部電阻，需要一定的最低直流輸入電壓(Umin) 才能使負載吸收全部額定電流。低于這個最小工作電壓時，負載的帶載電流將以線性方式減少。通常在3V以下，負載晶體管處于飽和工作區間，電流控制能力變?nèi)?，動態響應變差。電源電壓需大于負載的最小工作電壓，而且還需要考慮大電流下導線、繼電器、連接頭等的壓降。

為了使電子負載在低于Umin的情況下也能以全額定電流運行，除了購買昂貴的四象限電源外，還可以使用輔助電源，用于補償Umin，擴展工作范圍，但輔助電源會給系統帶來疊加噪聲，另外，需要選擇更大功率的負載來消耗輔助電源的功率，此外，輔助電源給待測電源帶來了潛在的電壓反偏風險。

【零伏帶載常見應用】

單電池測試，例如3.6 V鋰電池

燃料電池生產結束試驗

低至0V電壓特性曲線的測試

零伏帶載多通道電子負載初試鋒芒

IT8700P+多通道直流電子負載模塊具有超低的導通內阻，并有三段電流操作范圍的設定，于中小量程檔下，最低帶載電壓均<0.1V，大電流量程下，滿電流最低帶載電壓均<0.5V，并機操作后可獲得更低的輸入阻抗，適合用于測試燃料電池、超級電容、太陽能電池、DC-DC轉換器及其他低壓高電流的電子器件。

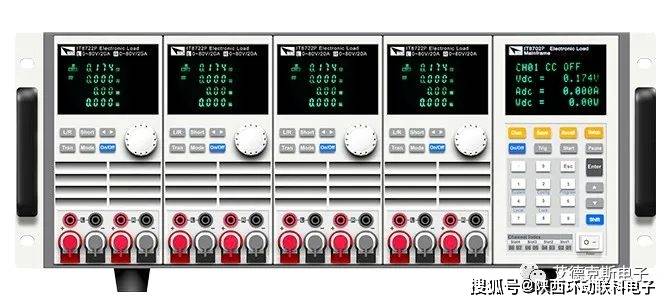

IT8700P+多通道電子負載采用主機框結合模組的形式，新IT8700P+模組可與IT8700P模組混搭，模組間可主從并機，最多可并聯16個通道，電流可達960A，功率達4800W。

ITECH某電源客戶需要測試其低壓大電流DC-DC模塊在0.7V，320A的動靜態工作特性：

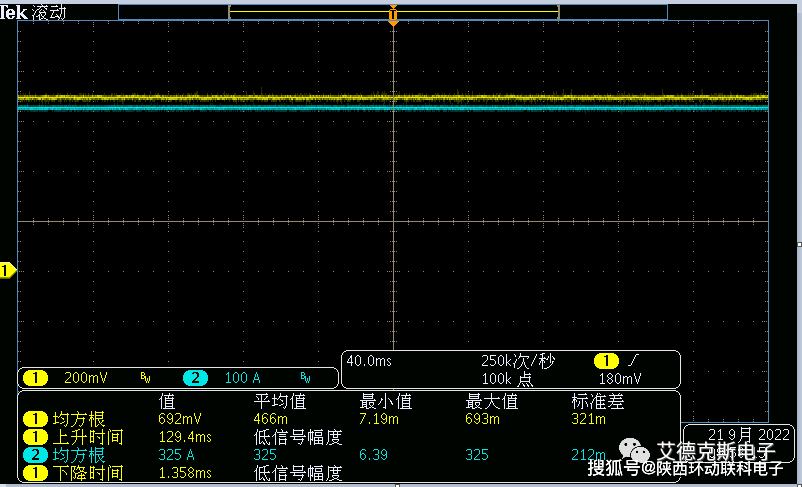

靜態測試如圖一所示：

6臺IT8733P+（80V/120A/600W）模組并機后，在0.7V下可穩定帶載320A。低壓大電流輸出的DC-DC模塊可應用于LED電視、固態RF放大器、離子對撞機等。

ITECH某電源客戶需要測試其低壓大電流DC-DC模塊在0.7V，320A的動靜態工作特性

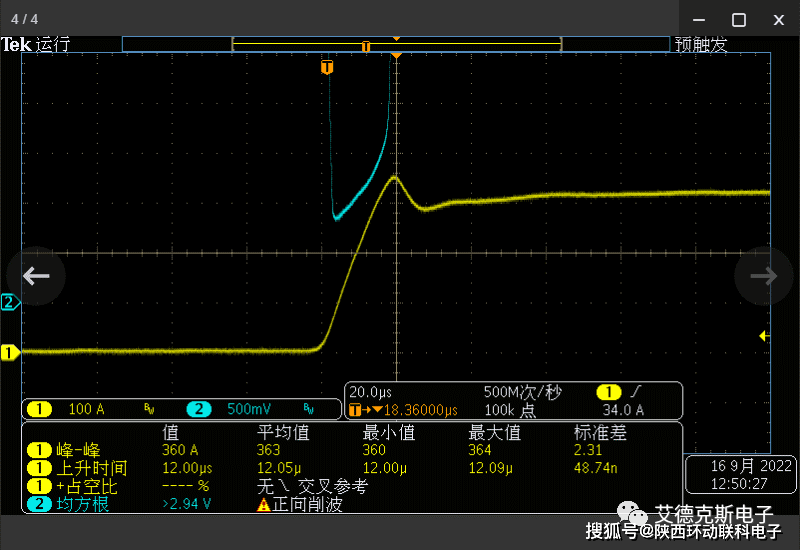

動態特性如圖二所示：

并機后上升速度可達30A/us，0~320A 最快可達12us。值得注意的是，由于電流速度過快，導線上感抗不可忽視，可采用低感抗測試線以減小電壓的跌落。

并機后上升速度可達30A/us，0~320A 最快可達12us

IT8700P+模組分為單通道和雙通道版本，全系列共9個型號，目前已發售3個型號，其他型號也將陸續推出。

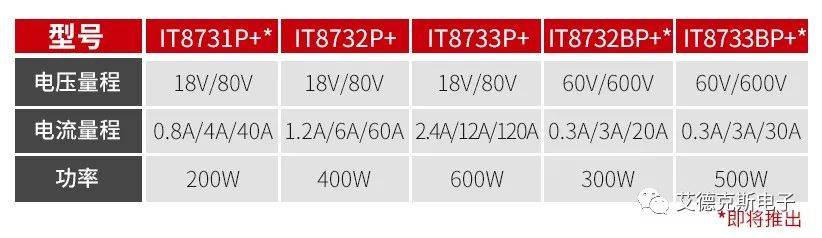

IT8700P+單通道模組型號

IT8700P+模組分為單通道和雙通道版本，全系列共9個型號

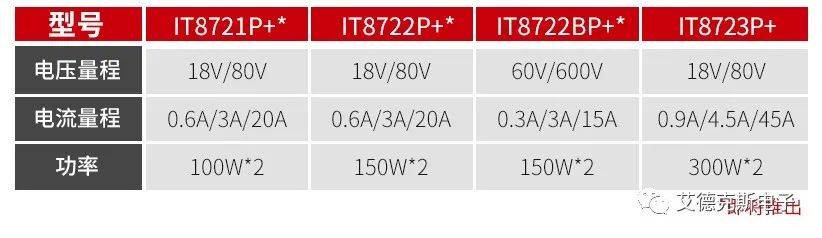

IT8700P+雙通道模組型號

IT8700P+模組分為單通道和雙通道版本，全系列共9個型號

IT8700P+系列多通道直流電子負載是一款高精度、高速的零伏帶載的多通道電子負載，適用于系統集成、研發、產線、計量院等多種場合。
