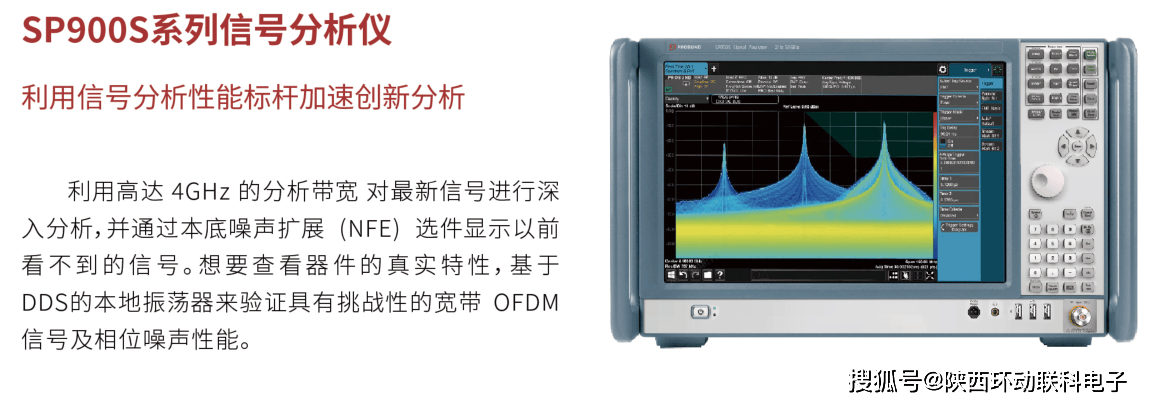

SP900系列為高性能的信號與頻譜分析儀,具有最高可達4GHz的分析帶寬和超過70dB的無雜散動態范圍(SFDR)

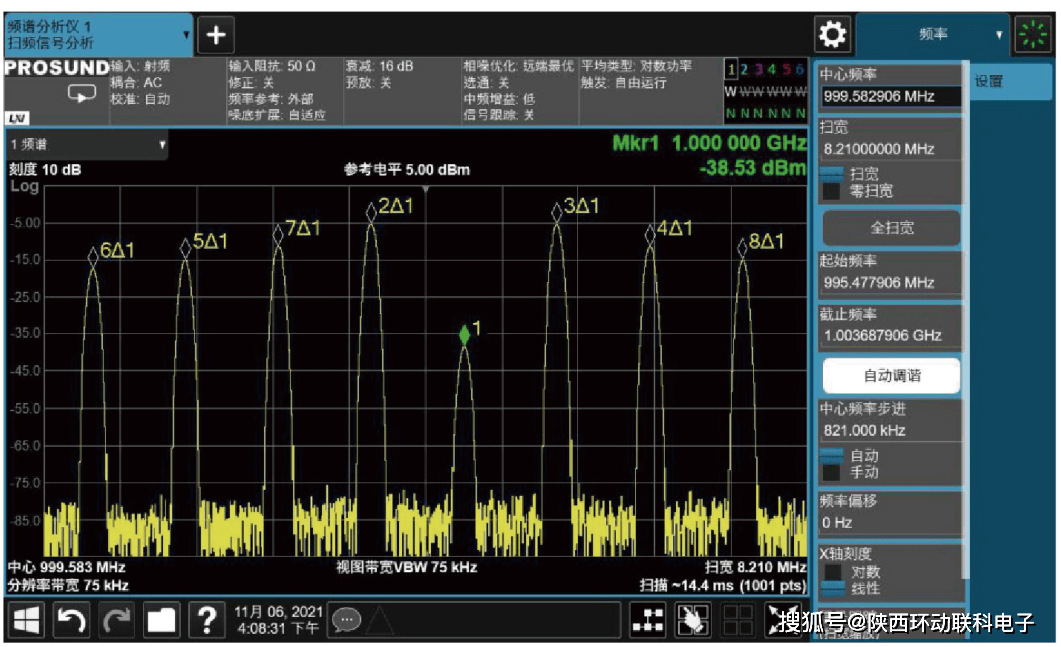

1-頻譜分析儀

頻譜功能用于發現和測量信號的幅度?？梢砸詧D示化的方式顯示設定頻率范圍內的射頻信號,信號越強,頻譜儀顯示的幅度也越大。通過這種特性，頻譜儀被用來搜索和發現一定頻段內的射頻信號，廣泛應用在監測電磁環境、無線電頻譜監測、電子產品電磁兼容測量、無線電發射機發射特性、信號源輸出信號品質反無線竊聽器等領域。頻譜儀可以測量射頻信號的多種特征參數，包括頻率、選頻功率、帶寬、鄰道功率、調制波形、場強等。

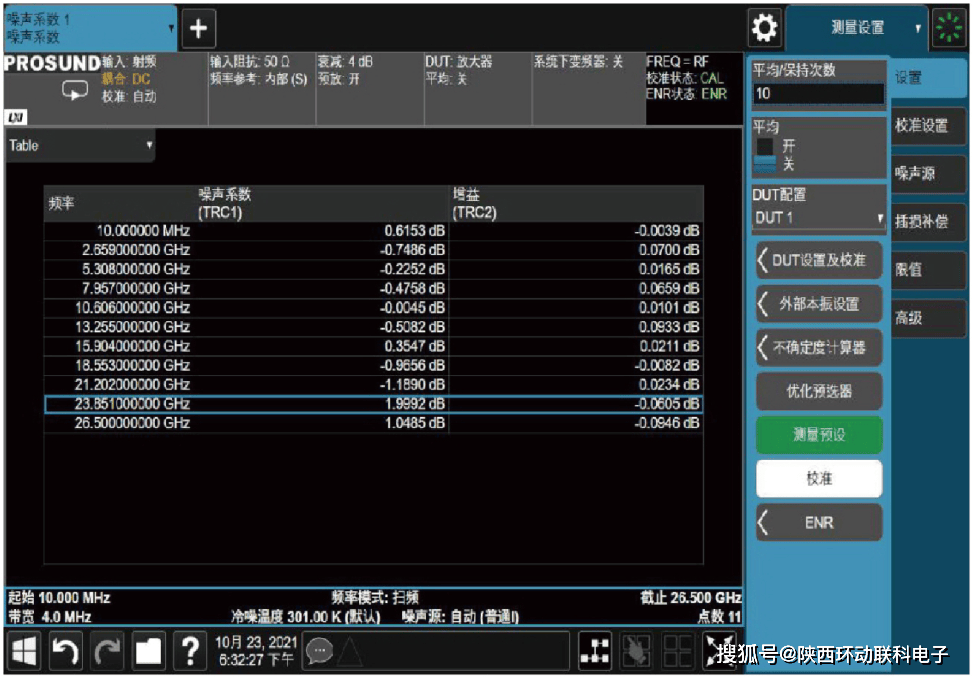

2-噪聲系數測量

使用多點觸控用戶界面操作執行發射器一鍵式噪聲系數和增益測量。測量包括噪聲系數、增益、因數、有效溫度和熱態/冷態功率密度。使用測量不確定度計算器估算總體噪聲系數。

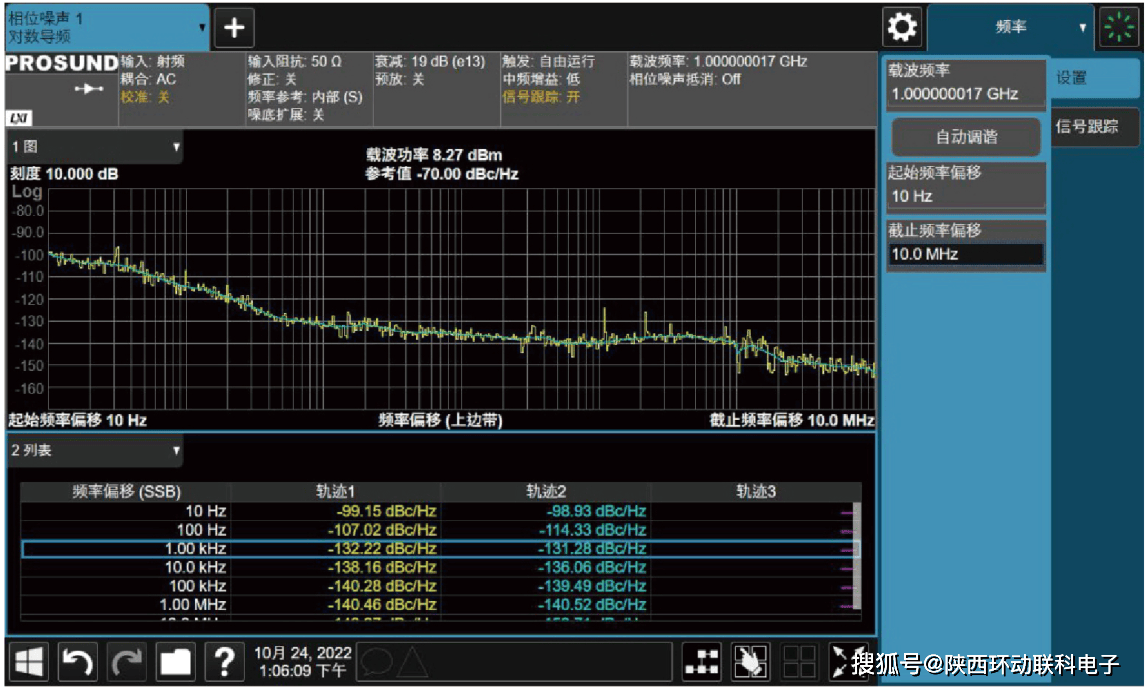

3-相位噪聲測量

對數曲線圖測量:提供頻域相位噪聲視圖,包括 DANL 本底噪聲測量和綜合噪聲測量,以及雜散表。

點頻率測量:提供時域相位噪聲視圖,包括載頻漂移測量。

監視頻譜:提供簡單、易用的頻譜視圖,方便您快速查看信號。

10 波形測量:提供簡單、易用的時域視圖。

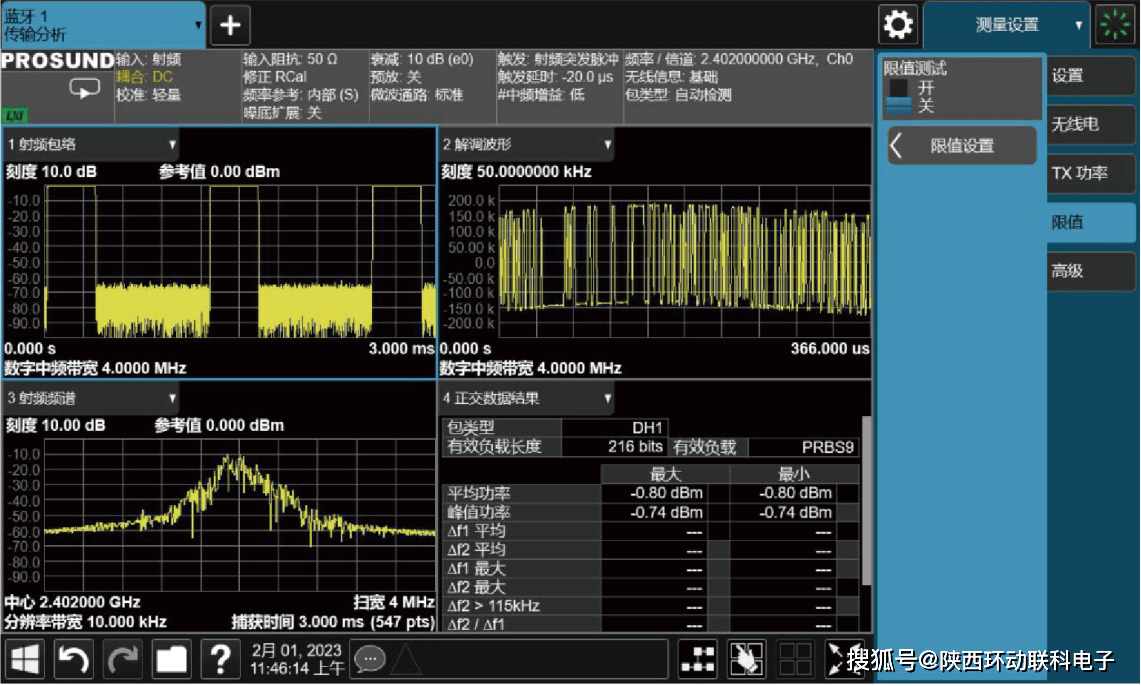

4-藍牙信號測量

按照Bluetooth ?標準執行藍牙發射器的一鍵式測量,進行通過/不通過測試。符合最新的藍牙5、5.1/5.2/5.3規范;支持高通?藍牙高速鏈路(QBHSL)格式;可以分析發射機的綜合輸出功率(基礎速率或低功耗),或者一次完成針對多種結果進行的 EDR 相對功率和調制測量;偏移、初始載波頻率容限(ICFT)、載波頻率漂移、EDR 頻率穩定度和 EDR 調制準確度等調制分析。

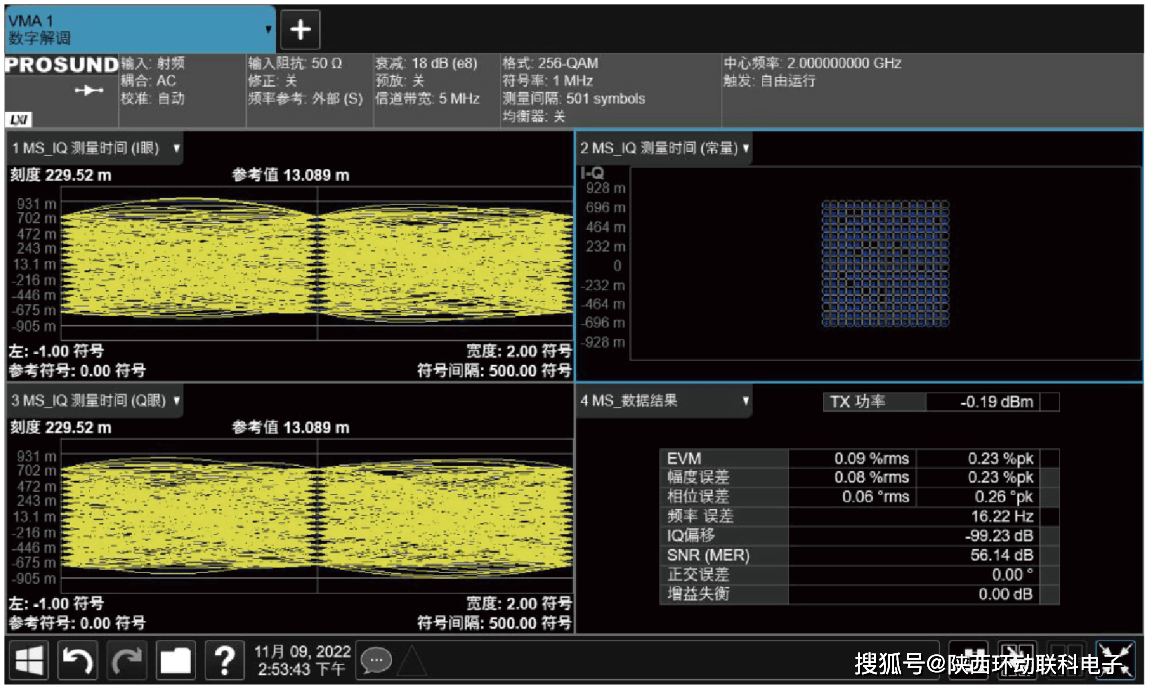

5-矢量調制分析和數字解調

矢量調制分析測量應用軟件，包含多點觸控用戶界面，為數字解調提供超過25個測量應用程序預設的通用庫，具有靈活的調制格式、測量結果過濾器、參考過濾器、符號率等設置，并可提供自定義的測試極限值。

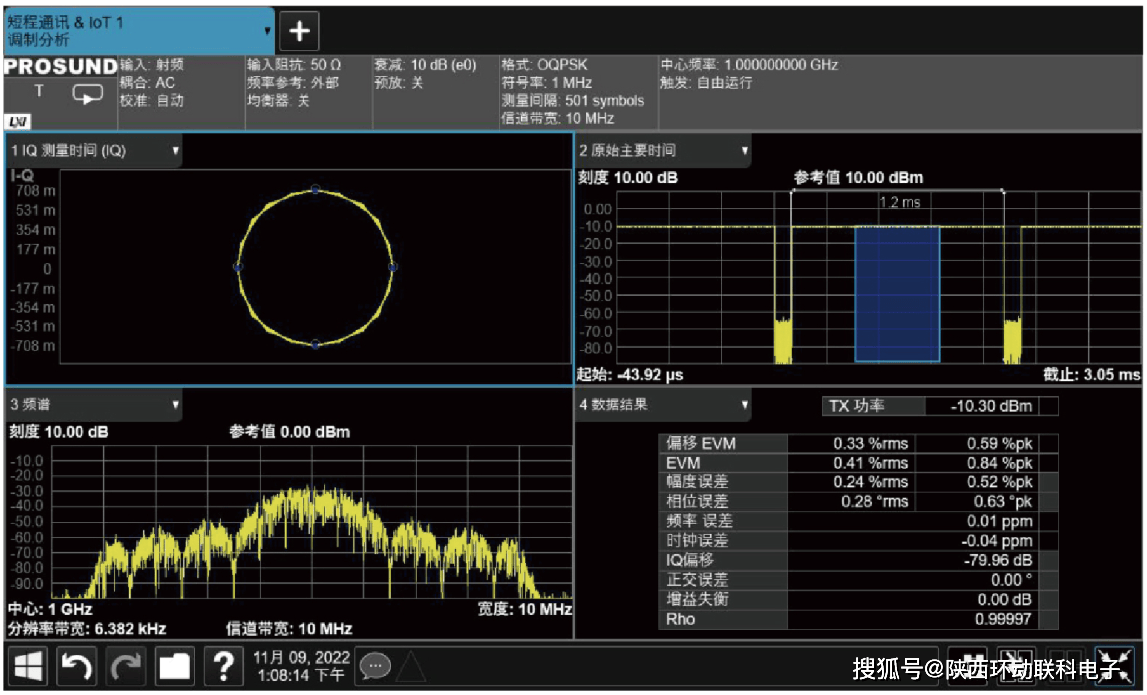

6-短距離通信和物聯網測量

短程通信和物聯網測量的一鍵式測量，進行合格/合格測試。支持頻譜和功率測量:信道功率、相鄰載波功率(ACP)、頻譜發射模板(SEM)。支持調制分析測量:提供各種解調結果,包括時域、頻域的!0測量結果，以及極坐標圖、眼圖、誤差矢量、解調比特和解碼結果等。

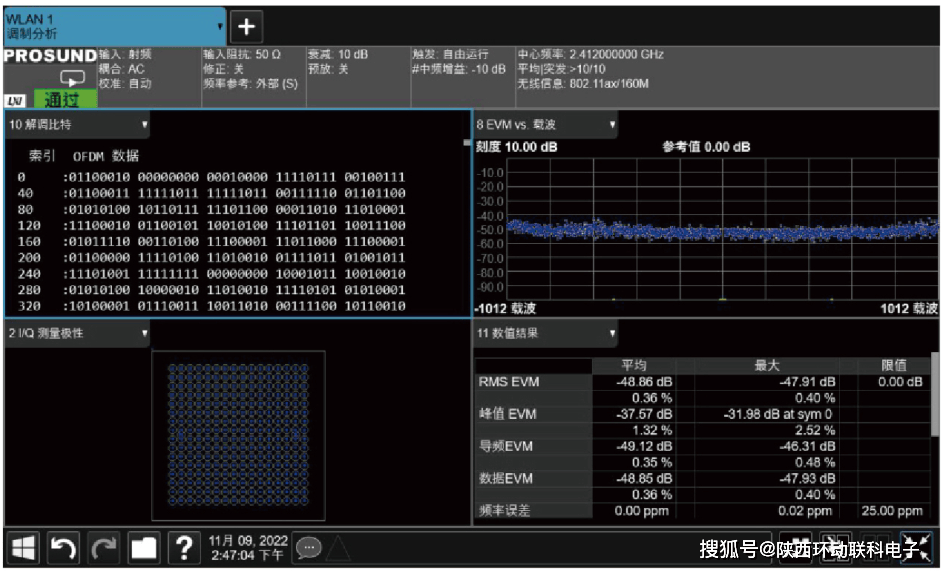

7-WLAN測量

通過 IEEE WLAN 802.11 標準定義的通過/未通過測試,執行 WLAN 802.11發射器一鍵式測量。調制制式:OPSK、16/32/64/128/256/1024和40960AM頻譜和功率測量:信道功率、SEM、OBW、CCDF、雜散發射、功率與時間、頻譜平坦度。調制分析測量:星座圖、EVM/與符號/子載波、猝發和信號信息、用戶信息.數值結果和解調比特等。

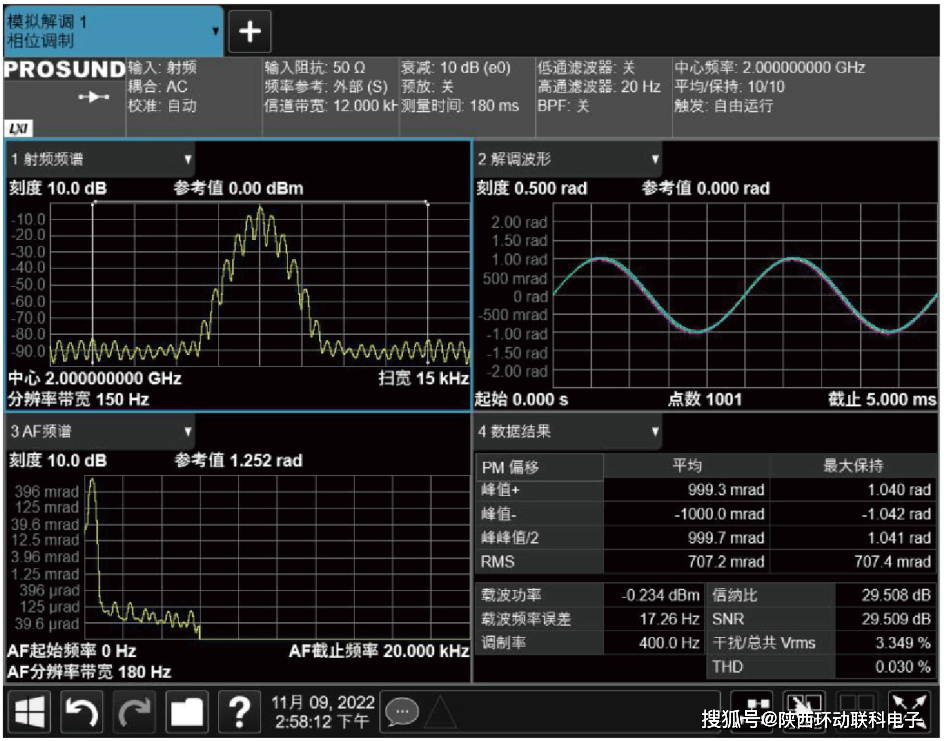

8-模擬解調

對發射機的 AM、FM、PM 和 FM Stereo/RDS 信號進行一鍵式模擬解調測量。顯示調制參數，例如 AM深度、FM 偏差、PM 偏差、總諧波失真(THD)、信噪失真比(SINAD)、調頻立體聲(左右聲道比、單聲道與立體聲之比、38KHz導頻和相位誤差)。通過四個視圖同時查看射頻頻譜、解調波形、AF(調制信號)頻譜和解調參數表;查看 MPX、單聲道、立體聲、調頻立體聲信號的左右聲道和 RDS/RBDS 解碼;查看發射機“連接/釋放”計時。

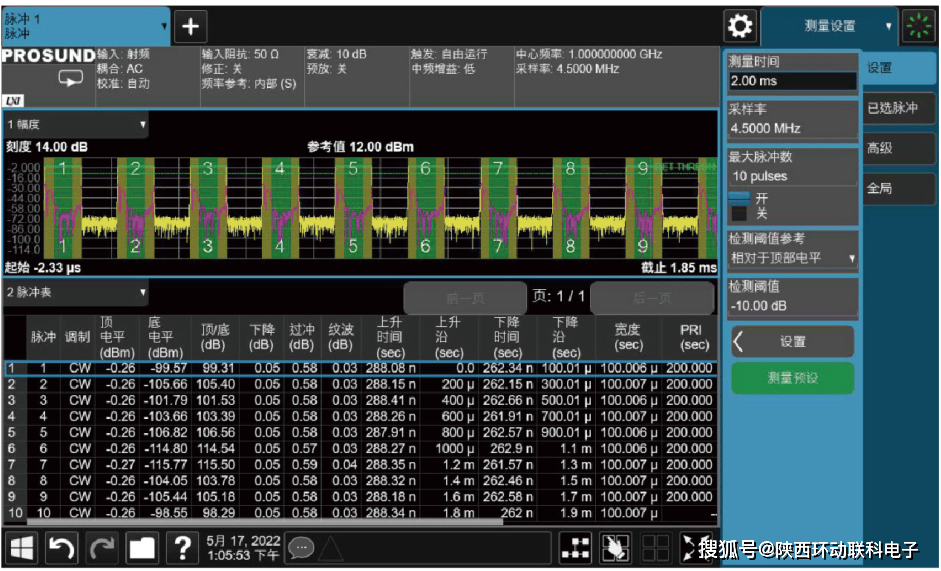

9-脈沖信號測量

驗證與功率相關的所有關鍵脈沖信號調制性能指標，下垂、過沖、紋波、時間(上升/下降/寬度/PRI)頻率、相位和FM綜合脈沖表中的調制，使用多時間同步振幅、相位和頻率(FM)跟蹤結果，包括靈活的跟蹤覆蓋能力?？焖俨榭疵總€報告的脈沖度量的統計差異性能數據，使用脈沖累積統計表、圖形直方圖和趨勢線跟蹤圖。

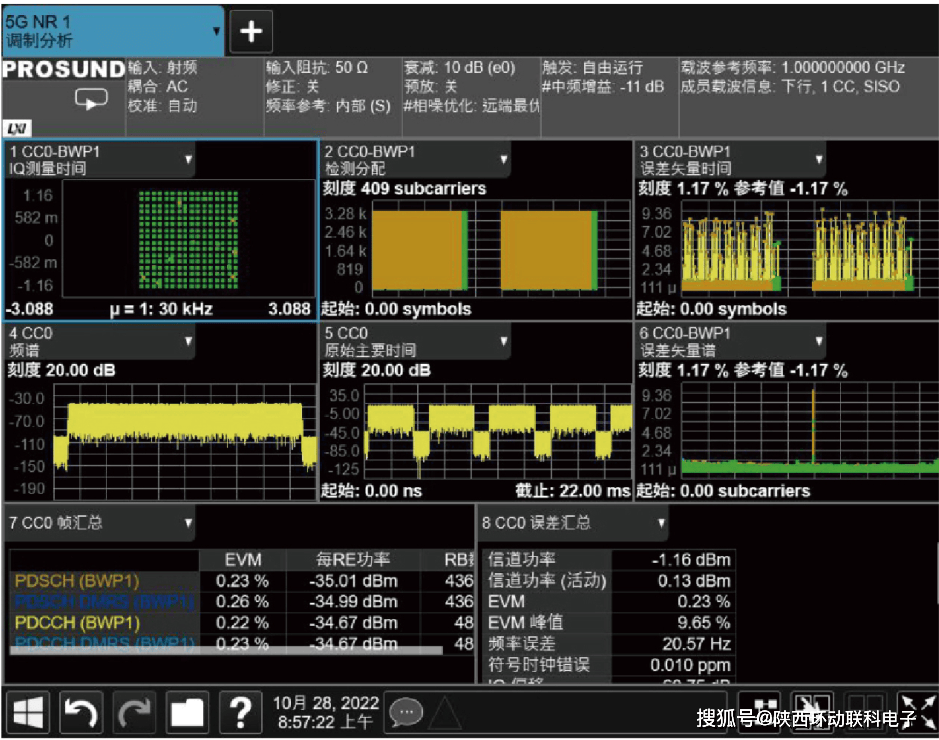

10- 5G NR測量

執行5G新空口基站/用戶設備(gNB/UE)調制分析，對5GNR信號提供一鍵功率譜測量,調制分析，解調和誤差矢量測量。星座圖可以表示實際信號與理想信號之間的差異，直觀地判斷信號中的噪聲類型，發現調制誤差率、誤碼率、相位噪聲、幅度噪聲等各種調制問題，有利于通信系統優化設計。

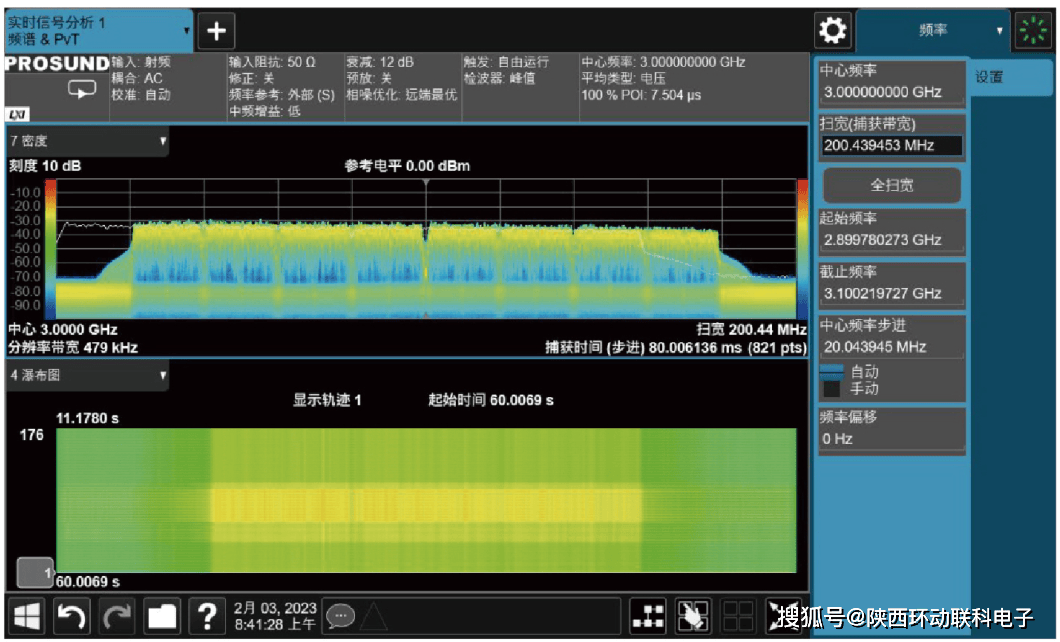

11-實時信號分析

實時分析(RTSA)功能能夠找到難以捕獲的信號，并根據信號特性的多種要素進行觸發。密度或頻譜圖,以顯示捷變信號或難以捕獲的信號，以及無線通信波段等復雜信號環境的特性。密度或頻譜圖，分析信號頻譜隨時間變化的規律，以顯示捷變信號或難以捕獲的信號，以及無線通信波段等復雜信號環境的特性。頻率模板觸發、功率觸發等多種實時觸發功能，可用于捕獲和分析感興趣信號事件發生前后的數據。

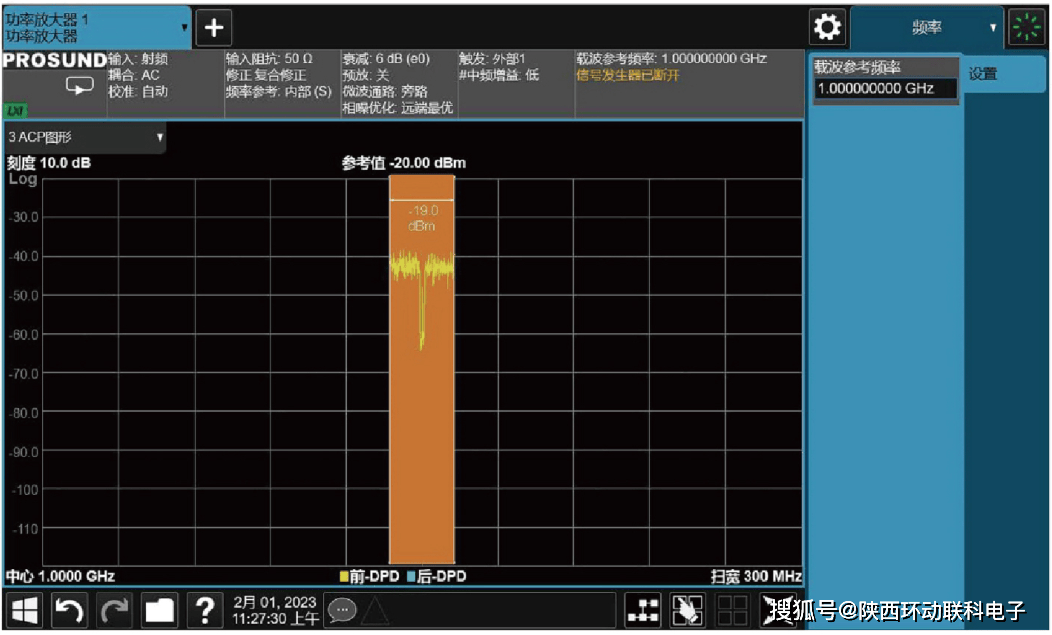

12- 射頻功率放大器測量

功率放大器(PA)測量應用軟件，是一個集成PA主要針對5G NR、WLAN或其他寬帶PA測試的測試系統,提供數字預失真(DPD)技術，可用于補償PA的非線性，以消除PA產生的失真。使用受支持的DPD模型線性化PA輸出，如查找表(LUT)，Volterra系列，存儲器多項式。DPD前后的測量結果展示在一個屏幕中，DPD前后結果易于切換，便于比較。

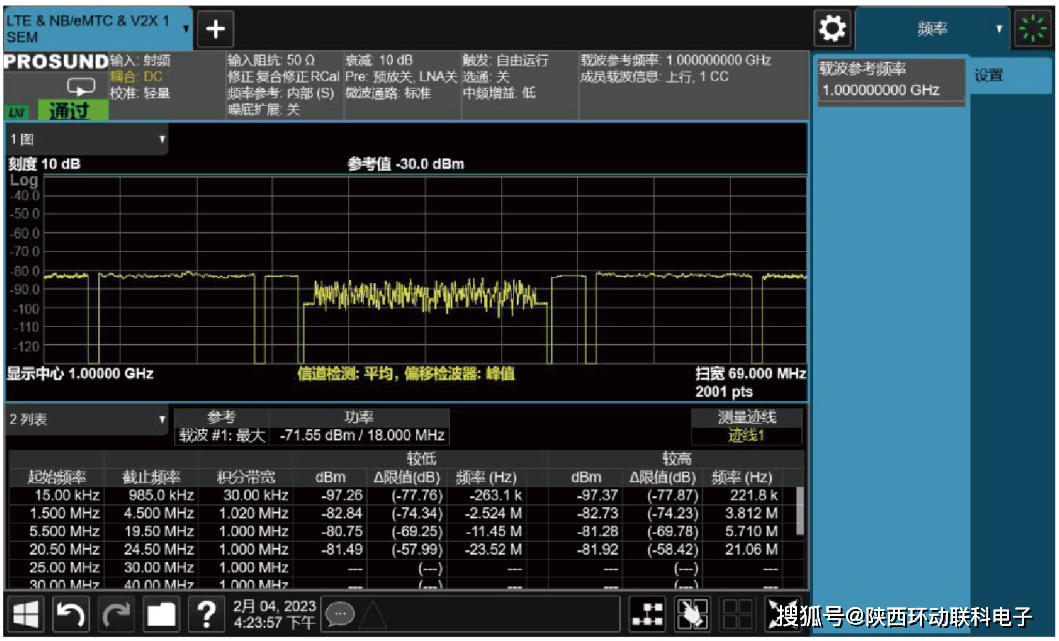

13-LTE-V2X 發射機測量

按照3GPP標準一鍵式執行LTE-V2X發射機測量。支持PSSS、SSSS、PSBCH(使用DMRS)、PSCCH(使用 DMRS)和 PSSCH(使用 DMRS)的解調分析;支持 PSCCH 和 PSSCH 解碼;頻譜和功率測量:信道功率、SEM、ACP、OBW 和 CCDF;調制分析測量:1/0 測量星座圖、EVM、頻率誤差、符號時鐘差、1/0 偏移、誤差矢量時間、誤差矢量頻譜、帶內發射和幀摘要等。

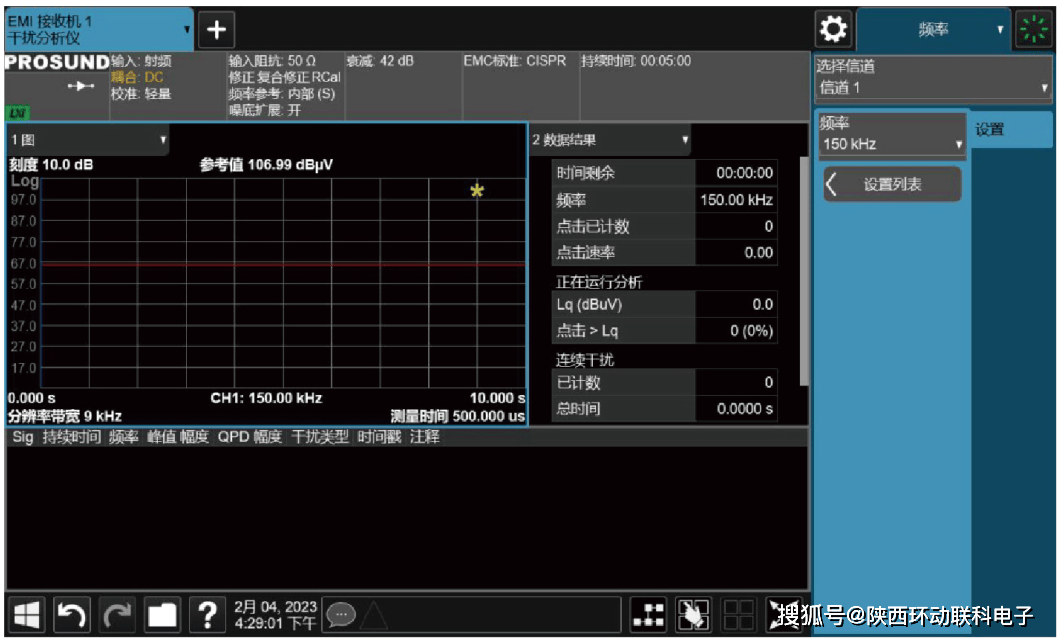

14-EMI電磁兼容預測量

根據內部EMC標準，對發射機執行一鍵式EMI預兼容性測量。提供標準的內置帶寬、探測器和頻段預置,并可根據監管機構的極限線標準以及用戶選擇的裕量自動執行測試。支持對天線、LISN、電纜和前置放大器執行幅度校正。內置報告生成功能，執行預兼容輻射和傳導發射測量，并通過廣泛的頻譜分析功能診斷不合規的發射。使用條形圖功能分析發射隨時間的變化。性能:顯示對數頻率掃寬和三個同時工作的探測器;內置信號列表和監測頻譜功能，可縮短測量時間;可選用時域掃描功能，加快數據采集。
