導讀
隨著新能源汽車行業的快速發展，對于大電流線纜，保險絲，接觸器等承載大電流回路的設備測試要求越來越嚴苛。
以新能源汽車充電回路為例：
V2G模式：實現電動車和電網之間的互動，從而電網負荷低時，吸納電能；在電網負荷高時釋放電能。
V2H模式：電動車與住宅/商業樓電能互動，在停電時，電動車作為應急電源為重要設備供電。
雙向大電流測試需求：
雙向充電樁（快充）既可以將電網380V交流電轉換為直流電，給新能源汽車內動力電池快速充電。還可以將新能源汽車內動力電池電量逆變轉化為三相380V交流電給電網補充電能或作為應急電源使用。
雙向OBC(慢充)原理與快充類似，不過功率較低一般為3.3KW--22KW，一般是將交流單相220V轉化為高壓直流電給電池包充電，或?qū)㈦姵匕邏弘娹D(zhuǎn)化為交流單相220V使用。
電流的雙向流動就意味著傳統的單方向電流測試顯得不足，如何解決？
ITECH測試實例：
ITECH產品線上具有IT6000C/IT-M3900C/IT-M3400等覆蓋全功率需求的雙向直流電源產品，還有IT7900P/IT7900等全四象限交流電源產品可滿足相關需求。

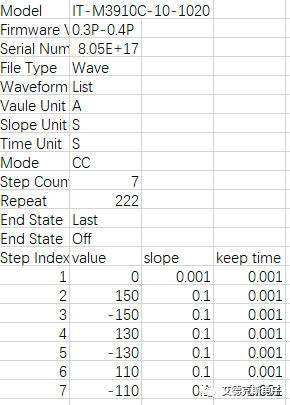

以某汽車零部件客戶需求為例，使用IT-M3900C雙向直流電源進行雙向?qū)瓬y試，并利用自定義波形功能模擬復雜工況。用戶使用U盤可便捷導入自定義波形，并保存測試數據。

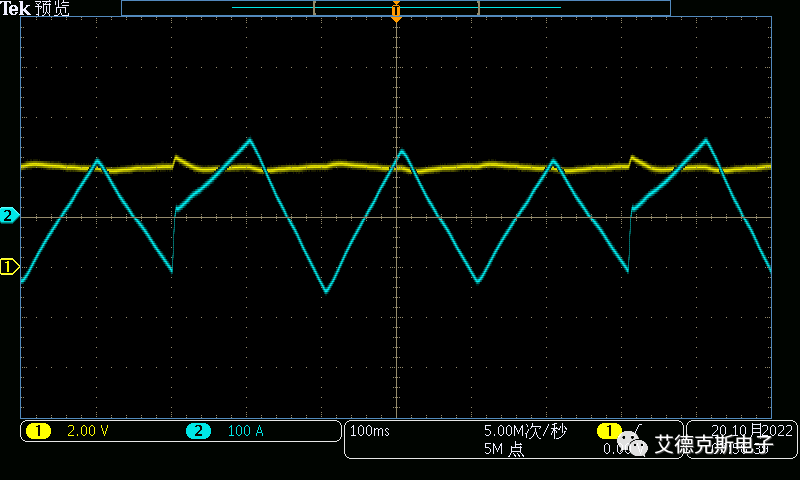

實際2臺IT-M3910C-10-1020對拉模擬測試波形：
IT-M3900C系列雙向源測試優勢
1
更低的測試電壓0-10V，低壓意味著在實現大電流的同時可以降低功率，大大節約了測試設備成本；
2
額定功率下，更高的輸出電流（電壓0～10V，電流-720A～1020A，功率-7200W～10200W）,且支持主從并聯輕松獲得kA級電流；
3
更高的電流變化速度，滿量程5ms的電流變化時間，輕松實現更多工況波形；
4
內置工況模擬功能，可直接導入CSV文件，輕松模擬百萬點級復雜波形；
5
雙向設計，可自動吸收負載端產生的反向能量并將其轉化為交流電回饋至電網，重復利用；
6
小尺寸，高功率密度的設計，極大的節約了測試空間，也使得系統集成安裝設計變得及為容易。
