RSA5000實時頻譜分析儀，配備實時分析（RTSA）、掃頻分析（GPSA）功能及矢量網絡分析模式（VNA，僅限N型號），可選矢量信號分析應用軟件（VSA）及EMI測量應用軟件（EMI），擁有優異的性能及指標。其頻率范圍9kHz至3.2GHz/6.5GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。

采用Ultra Real技術

頻率范圍最高可達6.5 GHz

顯示平均噪聲電平DANL<-165 dBm（典型值）

相位噪聲<-108 dBc/Hz（典型值）

電平測量不確定度<0.8 dB

頻率最高達6.5 GHz的跟蹤源

分辨率帶寬RBW最小為1 Hz

可達40 MHz實時分析帶寬

具備多種測量模式

配有豐富的高級測量功能

矢量信號分析應用軟件（選件）

EMI測量應用軟件（選件）

矢量網絡分析軟件

多種觸發模式與觸發模板

提供概率密度譜、光譜等多種顯示方式，呈現實時測量結果

選配上位機軟件

10.1英寸多點觸摸屏，支持手勢操作

USB、LAN、HDMI等通信和顯示接口

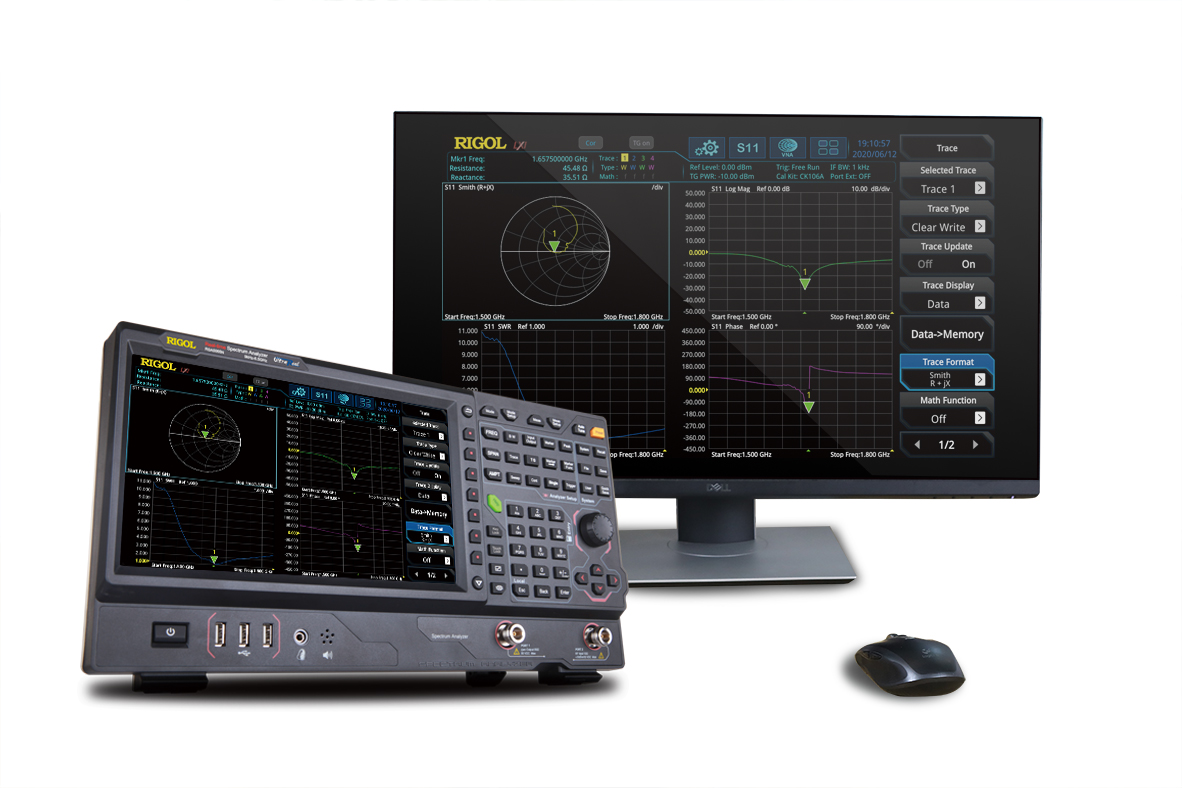

內置VNA矢量網絡分析模式（N型號）

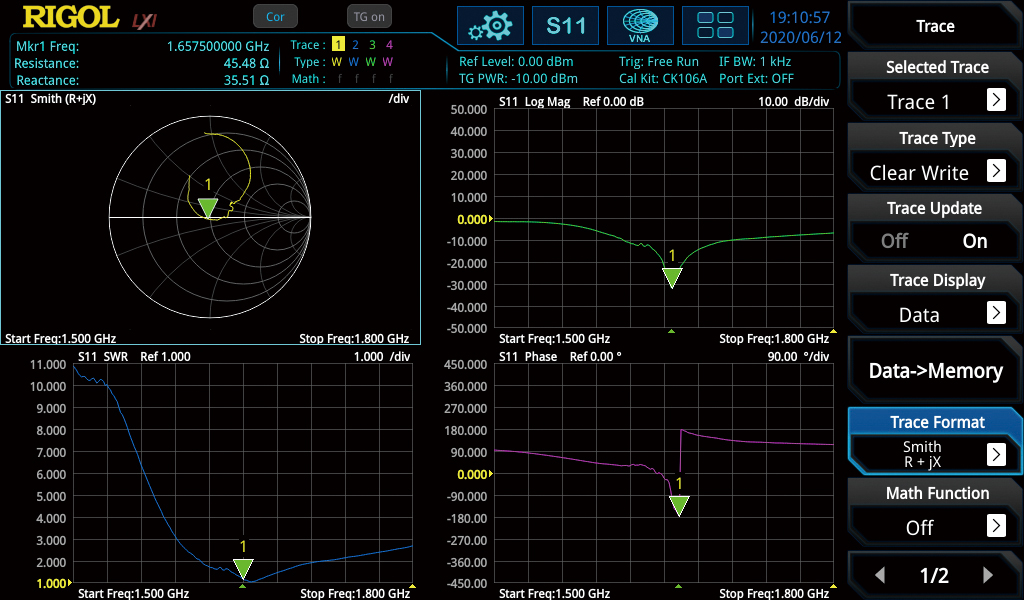

VNA模式可以實現對元器件、電路網絡的S11、S21以及故障點定位的測量，通過史密斯圓圖、極坐標等多種顯示更精確地表征被測件的網絡特性

RIGOL實時頻譜分析儀 RSA5000系列(圖1)

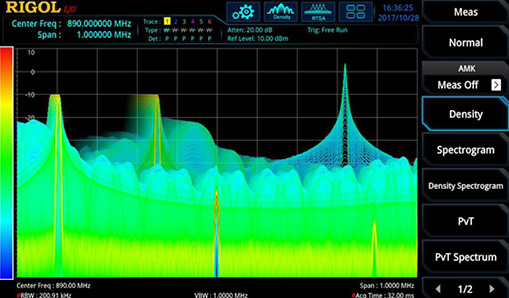

通過Ultra Real技術發現瞬態的異常信號

RSA5000運用Ultra Real技術，提供高達40MHz的實時帶寬。在實時帶寬范圍內，可以保證超過7.45us持續時間的瞬態信號可被100%捕獲并準確測量。

RIGOL實時頻譜分析儀 RSA5000系列(圖2)

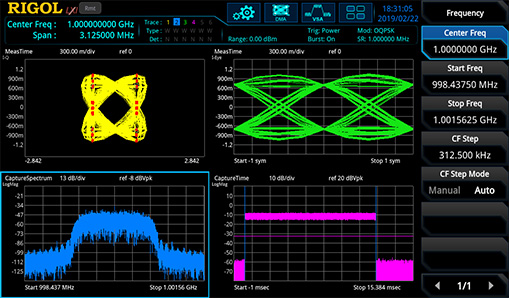

通過矢量分析功能發現設計中的問題

矢量信號分析功能VSA支持多種數字調制格式，如QAM，PSK，MSK、ASK、FSK等。通過該功能進行快速地解調，展示其星座圖，眼圖（基帶信號），頻譜圖，解調數據等多維數據，從而發現設計中存在的問題。
RIGOL實時頻譜分析儀 RSA5000系列(圖3)

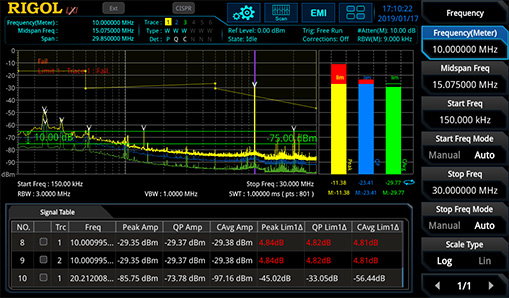

通過內置EMI測試軟件完成傳導/輻射的預測試

RSA5000內置EMI預測試應用軟件，結合符合CISPR標準的濾波器，對產品進行傳導及輻射的預測試，從而發現其傳導/輻射騷擾源并改善，加速產品上市。
RIGOL實時頻譜分析儀 RSA5000系列(圖4)

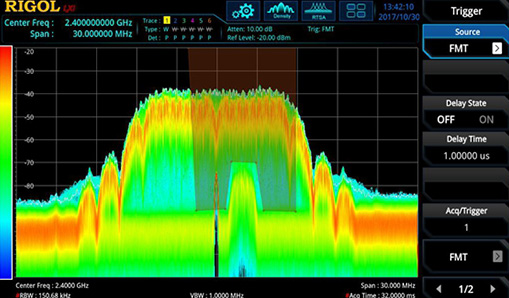

通過FMT模板進行信號觸發及監測

FMT頻率模板觸發是實時頻譜分析儀才獨有的觸發模式。您可以快速構建模板，并對符合模板規則的信號進行準確的定位及觸發，從而發現監測范圍內偶發的異常信號。
RIGOL實時頻譜分析儀 RSA5000系列(圖5)
