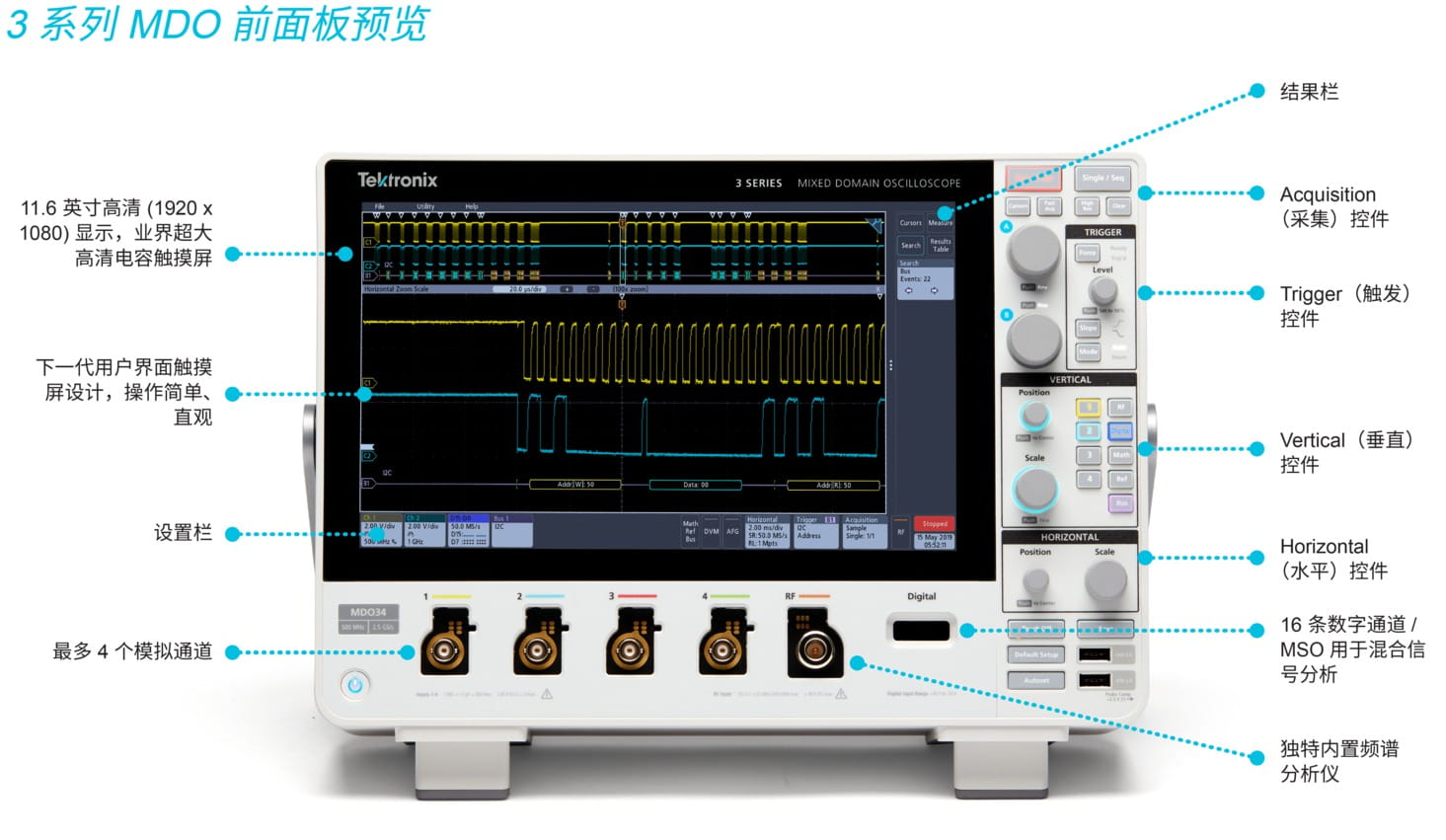

主要性能指標
- 2 條模擬通道和 4 條模擬通道型號
- 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬型號
- 帶寬可以升級 (最高 1 GHz)
- 最高 5 GS/s 采樣率
- 所有通道上 10 M 記錄長度
- >280,000 wfm/s 最大波形捕獲速率
- 標配無源電壓探頭，3.9 pF 容性負載和 250 MHz 或 500 MHz 或1 GHz模擬帶寬
- 頻譜分析儀 (選配)
- 頻率范圍: 9 kHz - 1 GHz (標配)或 3 GHz (選配)
- 超寬捕獲帶寬，最高可達 3 GHz
- 任意函數發生器 (選配)
- 13 種預先定義的波形類型
- 50 MHz 波形發生
- 128 k 任意波形發生器記錄長度
- 250 MS/s 任意波形發生器采樣率
- 數字通道 (選配)
- 16 條數字通道
- 所有通道上10 M 記錄長度
- 121.2 ps 定時分辨率
- 串行總線解碼、觸發和搜索(選配)
- 串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準
- 數字電壓表/頻率計數器 (產品注冊后免費)
- 4 位 DC, AC RMS 和 DC+AC RMS 電壓測量
- 5 位頻率測量
典型應用
- 嵌入式設計和物聯網
使用 3 系列 MDO 在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。
- 功率設計
使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
- 教育
管理工作臺上的多臺儀器可能會非常麻煩。3 系列 MDO 體積小(深 5.9 英寸, 149 mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF 測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。
- 制造測試和調試
規格和空間限制可能會給車間帶來巨大影響。3 系列 MDO 把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
- 安裝和維護服務
在需要的時間和地點獲得適當?shù)膬x器至關重要。3 系列 MDO 在一臺輕便的 (11.7 磅, 5.3 公斤) 便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。
技術數據
除另行指明外，所有技術數據都是有保障的數據。除另行指明外，所有技術數據均適用于所有型號。
訂購信息
使用下述步驟，為測量需求滿足相應的儀器和選項。
第 1 步 選擇 3 系列 MDO 基本型號
3 系列 MDO 家族
- MDO32
- 混合域示波器，帶有兩條模擬通道、一個輔助觸發輸入、一個1 GHz頻譜分析儀、一個頻譜分析儀輸入和一個邏輯分析儀輸入
- MDO34
- 混合域示波器，帶有 4 條模擬通道、一個1 GHz頻譜分析儀、1 個頻譜分析儀輸入和 1 個邏輯分析儀輸入
標配附件
探頭
- 1 GHz 型號
- TPP1000，1 GHz 帶寬，10X，3.9 pF。每條模擬通道一只無源電壓探頭
- 100 MHz 和 200 MHz 型號
- TPP0250, 250 MHz 帶寬, 10X, 3.9 pF。每條模擬通道一只無源電壓探頭
- 配備 3-MSO 選項的任何型號
- 一只 P6316 16 通道邏輯探頭和附件
附件
- 071-3608-00
- 安裝和安全說明，印刷手冊（翻譯成英語、日語和簡體中文）
- 016-2144-xx
- 附件包
- -
- 電源線
- -
- OpenChoice? Desktop 軟件可以從下面網址下載www.tek.com/software/downloads。
- -
- 校準證書，可溯源美國國家計量學會和 ISO9001 質量體系認證標準
保修
三年保修，涵蓋 3 系列 MDO 儀器上所有部件和人工。一年保修，涵蓋隨附探頭的所有部件和人工。
第 2 步 增加選項，配置 3 系列 MDO
儀器選配
所有 3 系列 MDO 儀器都可以在出廠時預先配置以下選項：
- 3-AFG
- 任意函數發生器，帶有 13 種預先定義的波形和任意波形發生功能。
- 3-MSO
- 16 條數字通道；包括 P6316 數字探頭和附件。
- 3-SA3
- 頻譜分析儀；頻率范圍從 9 kHz ~ 3 GHz，捕獲帶寬最高 3 GHz。
- 3-SEC
- 增強了儀器安全性，通過密碼保護控制，開啟/關閉所有儀器端口和儀器固件更新功能
帶寬選件
選擇串行分析選項，進而選擇當前所需的串行支持?？梢砸院笤儋徺I升級套件，進行升級。
- 3-BW-100
- 100 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀
- 3-BW-200
- 200 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀
- 3-BW-350
- 350 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀
- 3-BW-500
- 500 MHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀
- 3-BW-1000
- 1 GHz 帶寬，用于模擬通道，標配1GHz頻譜分析儀
電源線和插頭選件
- 選項 A0
- 北美電源插頭（115 V，60 Hz）
- 選項 A1
- 歐洲通用電源插頭（220 V，50 Hz）
- 選項 A2
- 英國電源插頭（240 V，50 Hz）
- 選項 A3
- 澳大利亞電源插頭（240 V，50 Hz）
- 選項 A5
- 瑞士電源插頭（220 V，50 Hz）
- 選項 A6
- 日本電源插頭（100 V、50/60 Hz）
- 選項 A10
- 中國電源插頭 (50 Hz)
- 選項 A11
- 印度電源插頭 (50 Hz)
- 選項 A12
- 巴西電源插頭 (60 Hz)
- 選項 A99
- 無電源線
本地化用戶手冊和在線幫助
儀器用戶界面被本地化成 11 種語言。
每個產品都包括儀器幫助，被本地化成 11 種語言，在網上以 pdf 格式提供。
所有產品都附帶英語、日語和簡體中文版的安裝和安全手冊，不包括通過選項 L99 訂購的儀器，該選項不包含印刷手冊。
