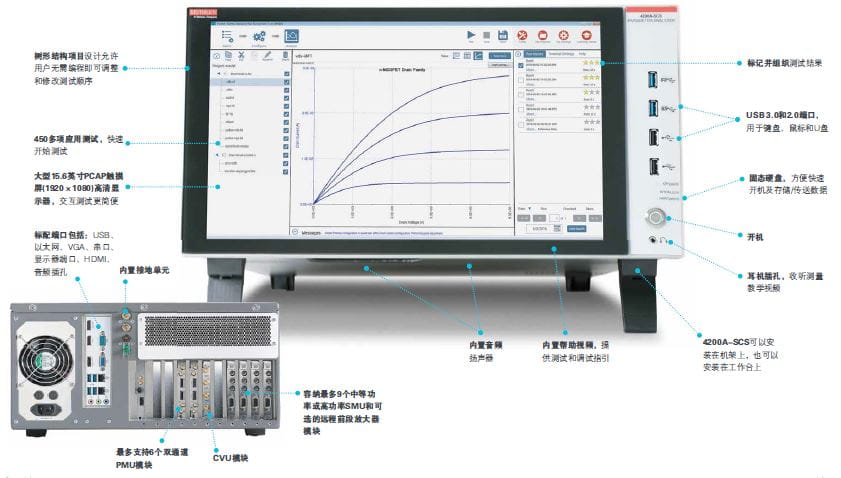

4200A-SCS ClariusTM 基于GUI 的軟件提供了清楚的、不折不扣的測量和分析功能。憑借嵌入式測量專業知識和數百項隨時可以投入使用的應用測試，Clarius Software 可以更深入地挖掘 研究過程，快速而又滿懷信心。

4200A-SCS 參數分析儀可以根據不同用戶需求進行靈活配 置，不管是現在還是未來，都可以隨時對系統進行升級。通過4200A-SCS 參數分析儀，通往發現之路現在變得異常簡便。

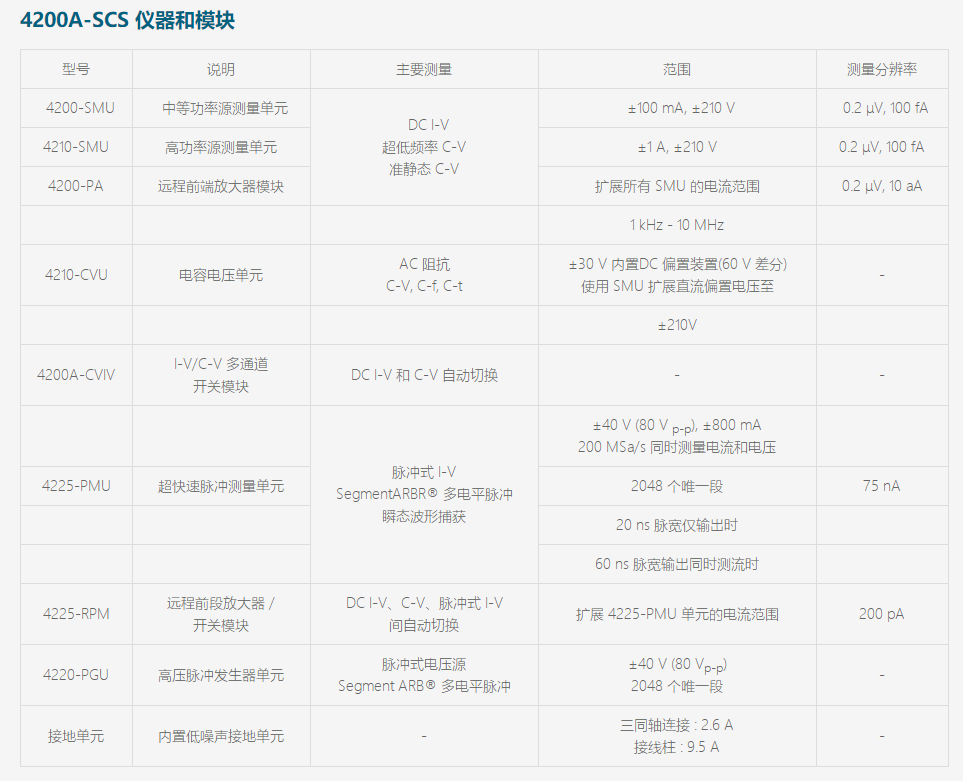

主要性能指標

I-V 源測量單元(SMU)
    ± 210 V/100 mA 或 ± 210 V/1 A 模塊

    100 fA測量分辨率

    選配前端放大器提供了 10 aA測量分辨率

    10 mHz - 10 Hz 超低頻率電容測量

    100 μF負載電容

    四象限操作

    2 線或 4 線連接

C-V 多頻率電容單元(CVU)
    AC 阻抗測量 (C-V, C-f, C-t)

    1 kHz - 10 MHz 頻率范圍

    ± 30 V (60 V差分)內置DC偏置源，可以擴展到± 210 V(420 V 差分)

    選配 CVIV 多通道開關，在 I-V 測量和 C-V 測量之間簡便切換脈沖式I-V 超快速脈沖測量單元(PMU)

    兩個獨立的或同步的高速脈沖 I-V 源和測量通道

    200 MSa/s，5 ns 采樣率

    ±40 V (80 V p-p)，±800 mA

    瞬態波形捕獲模式

    任意波形發生器 Segment ARB? 模式，支持多電平脈沖波形，10 ns 可編程分辨率

高壓脈沖發生器單元(PGU)
    兩個高速脈沖電壓源通道

    ±40 V (80 V p-p)，± 800 mA

    任意波形發生器 Segment ARB?模式，支持多電平脈沖波形，10 ns 可編程分辨率I-V/C-V 多通道開關模塊 (CVIV)

    在 I-V測量和 C-V 測量之間簡便切換，無需重新布線或抬起探針

    把 C-V測量移動到任意端子，無需重新布線或抬起探針遠程前端放大器/ 開關模塊(RPM)

    在 I-V 測量、C-V 測量和超快速脈沖 I-V 測量之間自動切換

    把 4225-PMU的電流靈敏度擴展到數十皮安

    降低電纜電容效應

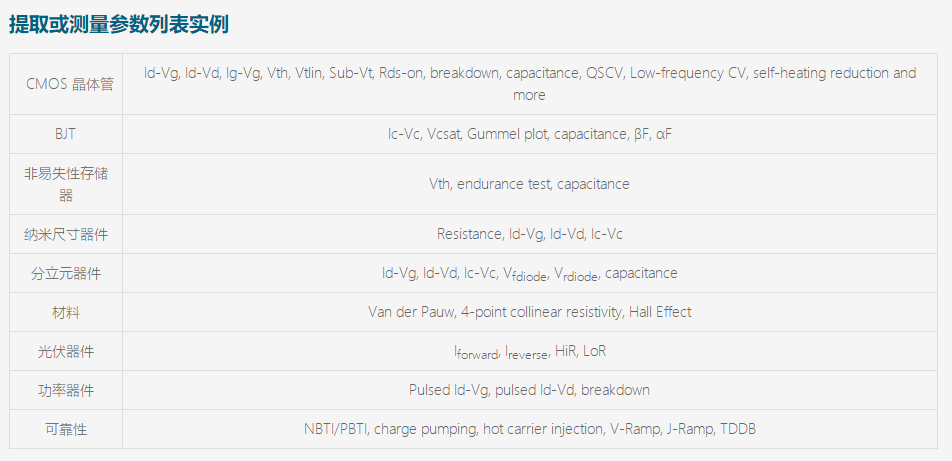

典型應用

MOSFET, BJT 晶體管
材料特性分析
非易失性存儲設備
電阻率系數和霍爾效應測量
NBTI/PBTI
III-V 族器件
失效分析
納米器件
二極管和pn 聯結
太陽能電池
傳感器
MEMS 器件
電化學
LED 和OLED
