RSA5000系列實時信號分析儀代替了傳統儀器，為您完成日常任務提供了所需的測量信心和功能。RSA5000系列提供了較好的實時指標，包括100%檢測概率更佳更短信號持續時間和更佳實時動態范圍。通過 RSA5000 系列儀器，您可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能。

DPX 三維頻譜圖可以一次無隙監測多天的頻譜?？梢杂涗浐蛷?fù)核60,000 條軌跡，每條線路的分辨率可以在 125 μs ~ 6400 s 之間調節。

主要性能指標

    +17 dBm 三階交調點，2GHz

    ±0.3dB 絕對幅度精度至 3GHz

    顯示的平均噪聲電平：–142 dBm/Hz @ 26.5 GHz,
                                    –157 dBm/Hz @ 2 GHz,
                                    –150 dBm/Hz @ 10 kHz

    提供的內置預放：DANL -156 dBm/Hz @ 26.5 GHz,
                                        -167 dBm/Hz @ 2 GHz

    相位噪聲：–113 dBc/Hz @ 1 GHz,
                    –134 dBc/Hz @ 10 MHz 載頻, 10 kHz 偏置

    高速掃描，高分辨率，低噪聲：1 GHz 掃描 @ 10 kHz RBW, <1 秒

    帶有HD選項時實時無雜散動態范圍80 dB

主要特點

實時信號處理功能縮短查障時間，提高設計信心
    每秒最多 3,125,000 個頻譜以 100% 檢測概率捕獲 0.434 μs 的信號

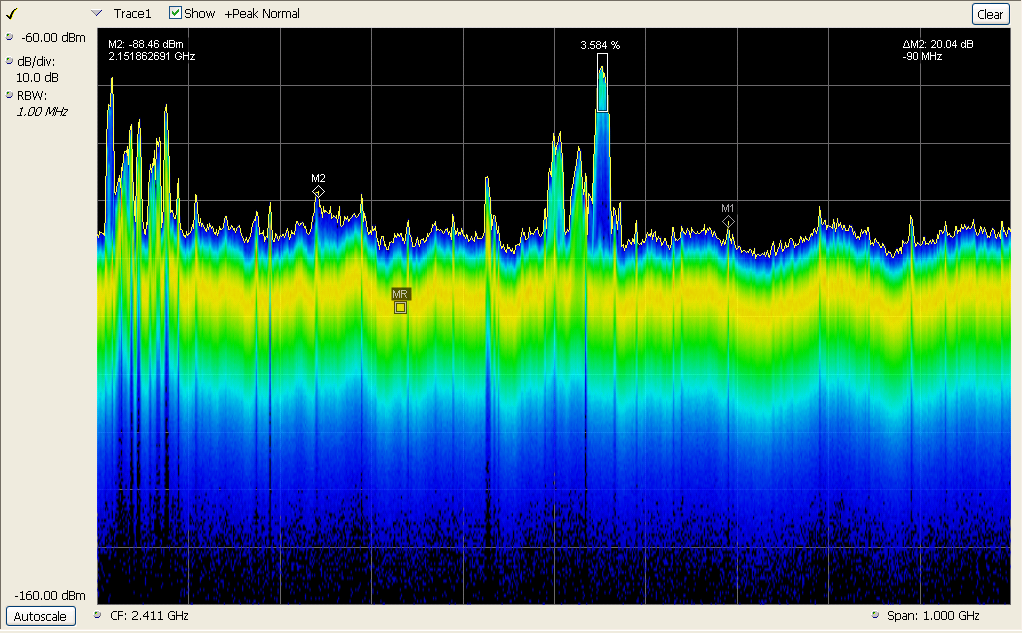

    Swept DPX 頻譜在整個頻率范圍內實現前所未有的信號發現能力

    高級 DPX 包括掃頻 DPX、無隙 DPX 三維頻譜圖和 DPX 零頻寬及實時幅度、頻率或相位

觸發功能放大問題

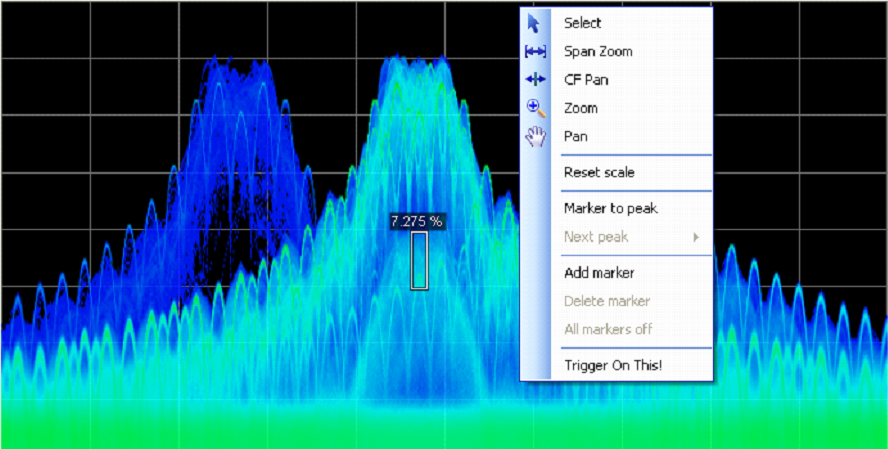

    DPX density? 觸發頻域中最短 0.434 μs 的事件，區分連續信號與偶發事件

    高級時間判定觸發、欠幅脈沖觸發和頻率邊沿觸發可以捕獲最短 20 ns 的復雜信號

捕獲最寬最深信號
    25, 40, 85, 125 或 165 MHz 采集帶寬

    HD 選項在整個采集帶寬上實現 80 dB 的無雜散動態范圍

    在 165 MHz 帶寬下采集 5 秒以上的數據

    寬帶預選濾波器，在直到 165 MHz 的整個分析帶寬中提供無像頻測量

    在日常工具中提供更多標準分析，超過您的預期測量包括通道功率、ACLR、CCDF、OBW/EBW、雜散搜索、EMI檢測器

    幅度、頻率、相位相對于時間關系、DPX 頻譜和三維頻譜圖

    相關多域顯示

多種性能選項實現了最佳實時和動態范圍及分析，提供了額外的價值
    高動態范圍選項在更寬的采集帶寬內提供了優異的 80 dBc 無雜散分析功能

    高性能 DPX 提供了行業較好的 100% 檢測概率更短信號持續時間

    選配應用軟件，為特定應用和標準增加專用測量

    AM/FM/PM 調制和音頻測量(選項 10)

    相位噪聲和抖動(選項 11)

    自動穩定時間測量 (頻率和相位) (選項 12)

    超過 30 種脈沖測量，可望采集超過 200,000 個脈沖，實現后期分析和累積統計。(選項 20)

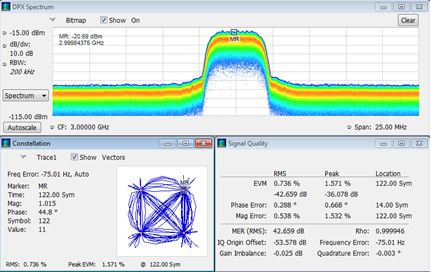

    通用數字調制分析(選項 21)為 20 多種調制類型提供矢量信號分析儀功能

    簡單全面地進行 APCO Project 25 發射機一致性測試和分析，包括第 1 期 (C4FM) 和第 2 期 (TDMA) (選項 26)

    WLAN 分析，包括802.11 a/b/g/j/p、802.11n 和 802.11ac (選項23、24、25）

    噪聲因數和增益測量（選項 14）

    Bluetooth? 分析（選項 27 和選項 31）

    手動和自動測量地圖繪制及信號強度功能，用音頻音調及可視方式表示接收信號強度（選項 MAP）

    LTE? FDD 和 TDD 基站 (eNB）發射機 RF 測量 （選項 28）

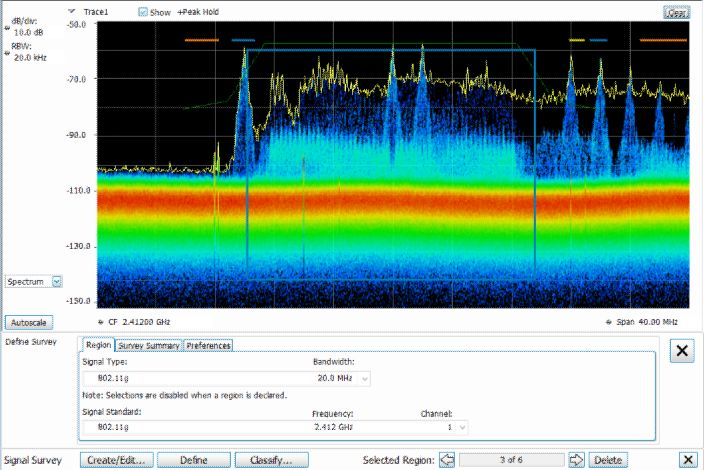

    信號分類和調查

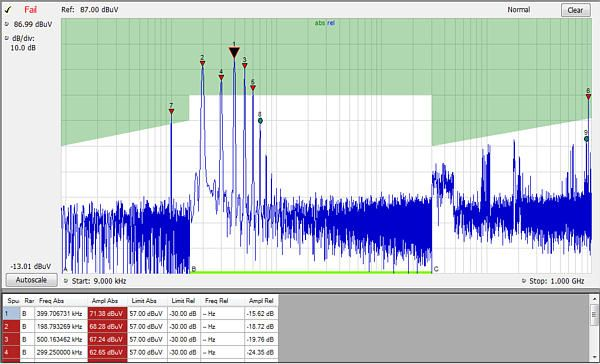

    EMC/EMI 預符合性和故障排除（選項 32）

Applications

    寬帶雷達和脈沖式 RF 信號

    頻率捷變通信

    寬帶衛星和微波回程鏈路

    教育

    長期演進 (LTE)、蜂窩

    EMC/EMI 預一致性檢查和故障排除
