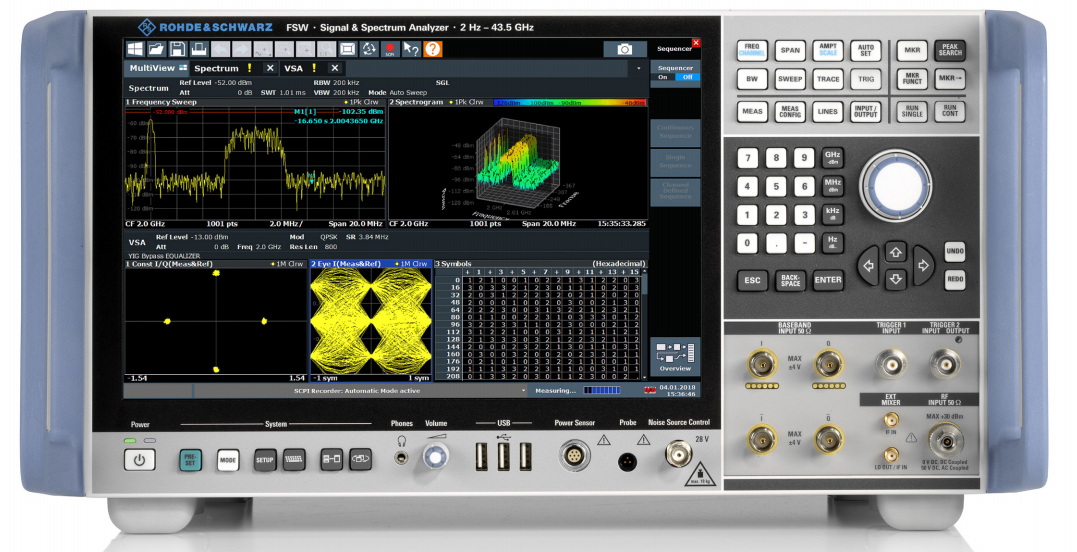

R&S?FSW 的分析帶寬高達 8.3 GHz，可以測量新 5G 新空 口標準或汽車電子和脈沖雷達等應用中的寬帶調制信號或頻 率捷變信號。 800??MHz??實時分析帶寬便于用戶監測大范圍頻譜和觸發短時 信號。 R&S?FSW 可以同時測量多個標準。用戶可以快速、簡單地 檢測并消除因信號間相互作用而產生的錯誤。 R&S?FSW 采用多點觸控顯示屏和簡明的菜單結構，操作十 分簡單。多種測量結果可以同時顯示在12.1" 大屏幕上的不 同窗口中，非常便于輕松說明結果。

主要特點
? 頻率范圍介于 2 Hz 至 90 GHz（使用羅德與施瓦茨的外部諧波混頻器時最高可達 500 GHz）
? 低相位噪聲，在 10 kHz 偏置時為 –140 dBc (1 Hz)， 在 100 kHz 偏置時為 –143 dBc（1 GHz 載波）
? 60 dBc 無雜散動態范圍，2 GHz 內部分析帶寬
? 最高 8.3 GHz 內部分析帶寬
? 800 MHz 實時分析帶寬，每秒 240 萬次 FFT 運算， 0.46 μs 截獲概率 (POI)，500 MHz I/Q 數據流接口
? SCPI 記錄器簡化代碼生成
? 新型扁平化 Windows 10 設計和多點觸控手勢支持
? 可并行運行和顯示多個測量應用

優異的相位噪聲 – 適用于測量雷達和通信應用中 的振蕩器
R&S?FSW 分析儀具有適合相位噪聲測量的出色射頻性能， 振蕩器、合成器和發射系統開發人員可以從中廣泛受益。

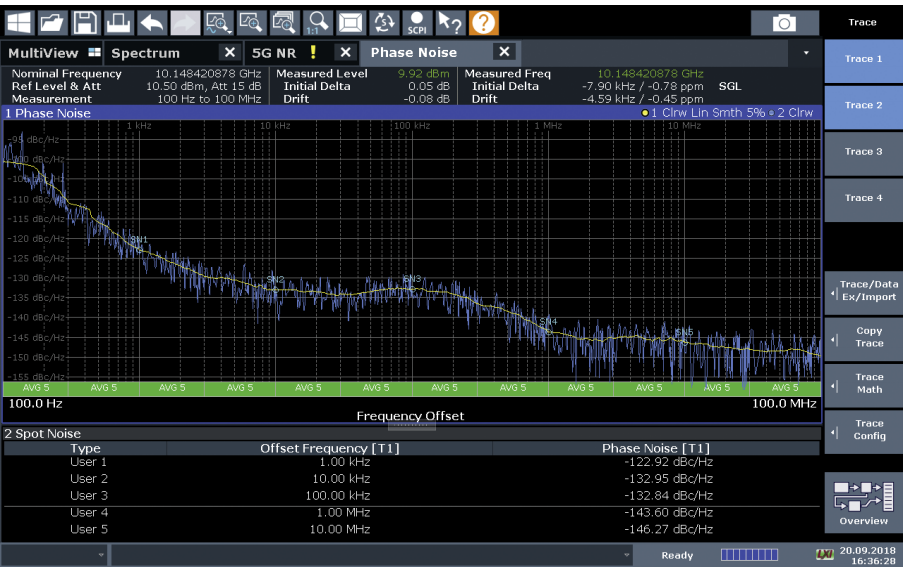

在 10  kHz 載波偏置條件下，R&S?FSW 的相位噪聲典型值在 1 GHz 載波時為 –140  dBc (1  Hz)，在 10  GHz 載波時 為 –131 dBc (1 Hz)。分析儀還具有出色的迫近相位噪聲， 在 100 Hz 載波偏置條件下典型值為 –114 dBc (1 Hz)。 R&S?FSW的相位噪聲比其他高端分析儀降低了10 dB以上， 具體視頻率和偏置范圍而定。

10 GHz 載波、10 kHz 載波偏置時的相位噪聲： 典型值 –133 dBc (1 Hz)

非常適用于衛星射頻測試
衛星通信必須滿足商業和政府系統在廣播電視、無線通信和遠程感應方面的多種用戶要求。羅德與施瓦茨提供快速可靠的高性能測量解決方案，可用于設計、開發和測試衛星有效載荷、有效載荷子系統以及組件。

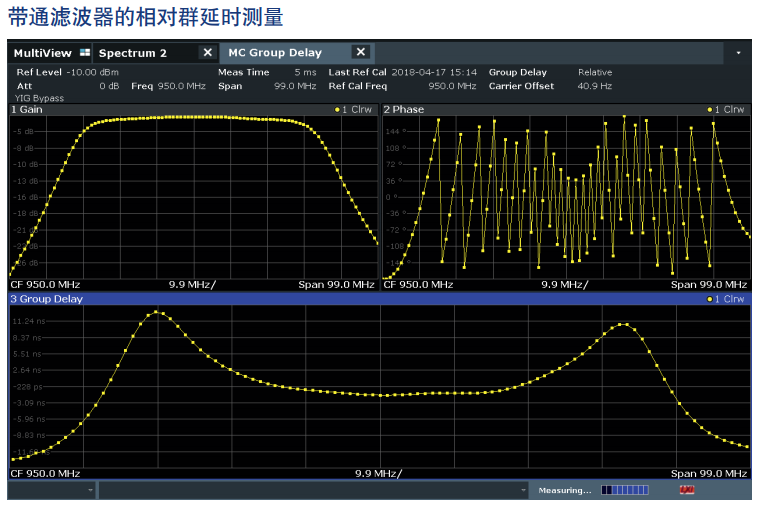

多載波群延時測量
R&S?FSW 頻譜分析儀、R&S?SMW200A??信號發生器和 R&S?FSW- K17 選件相結合，可在毫秒內測量衛星轉發器、變頻器和其他組件的絕對與相對群延時 (GD)。 R&S?FSW-K17 的變頻器相對群延時測量精度可達?1?ns，非變頻測量精度為??300??ps。選件專用于應對在軌測試過程中 出現的信號退化問題，并通過多載波參考信號實現極低的噪 聲基底。進行變頻測量時無需使用參考混頻器或其他參考設備。
R&S?FSW-K17S 選件擴展了 R&S?FSW-K17。此選件支持 寬帶信號分析，能夠分析整體信號的子跨度，進而改善整體信噪比 (S/N) 和測量速度。 借助此選件，整體信號的小成分可在 R&S?SMW200A 上按 序輸出，并使用 R&S?FSW 進行分析。 在衛星應用中，測量的可重復性和準確性非常重要。此類應用必須確保出色的動態范圍。在高增益（約?120dB）、高噪聲電平和高互調環境中執行衛星系統級測試時，這一點尤為重要。使用窄帶激勵信號是提高動態范圍的一種方法。
