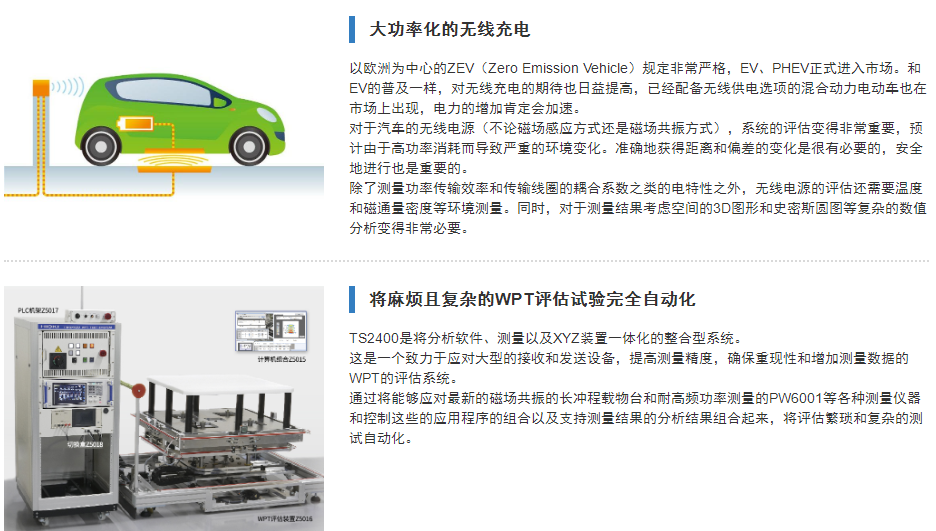

● 通過測量與XYZ試驗臺的一體化，對多種多點測量進行高速分析

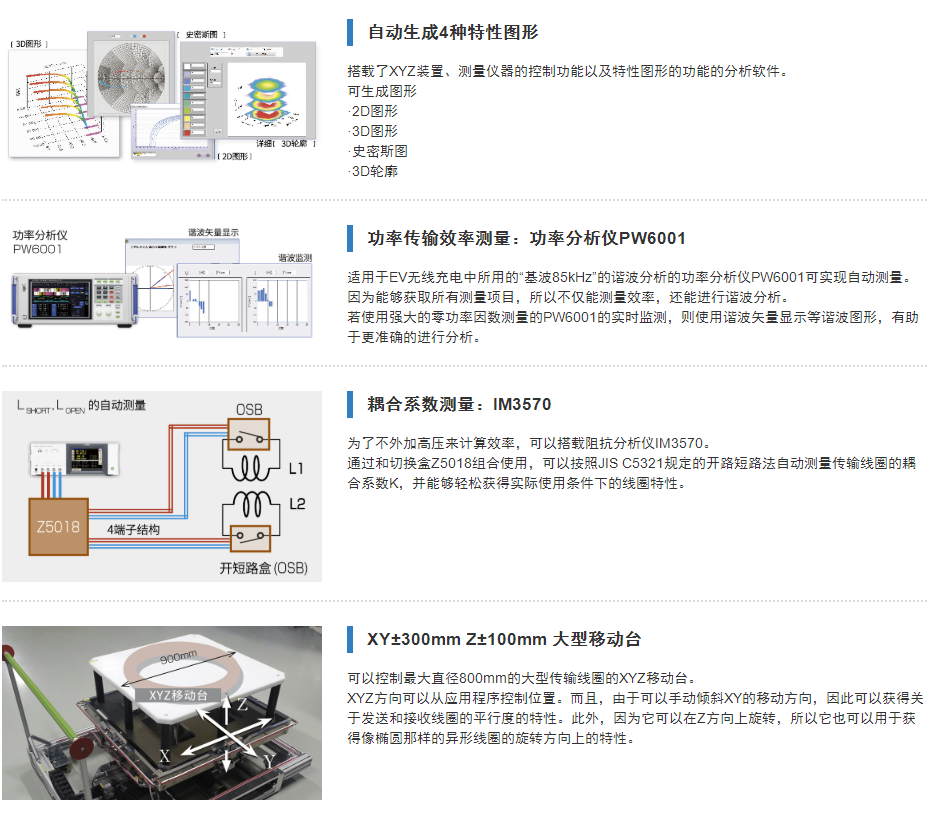

● 實時生成4種特性的圖標
● 車載磁場共振方式也能使用900mm大型測試臺
● 可控位置最大直徑800mm的傳輸線圈
● 和功率分析儀PW6001組合后能測量功率傳輸效率
● 和阻抗分析儀IM3570組合后能自動測量結合系數
● 和數據采集儀LR8431-30、磁場測試儀FT3470-51/52組合后能對應各種環境測量。

基本參數TS2400

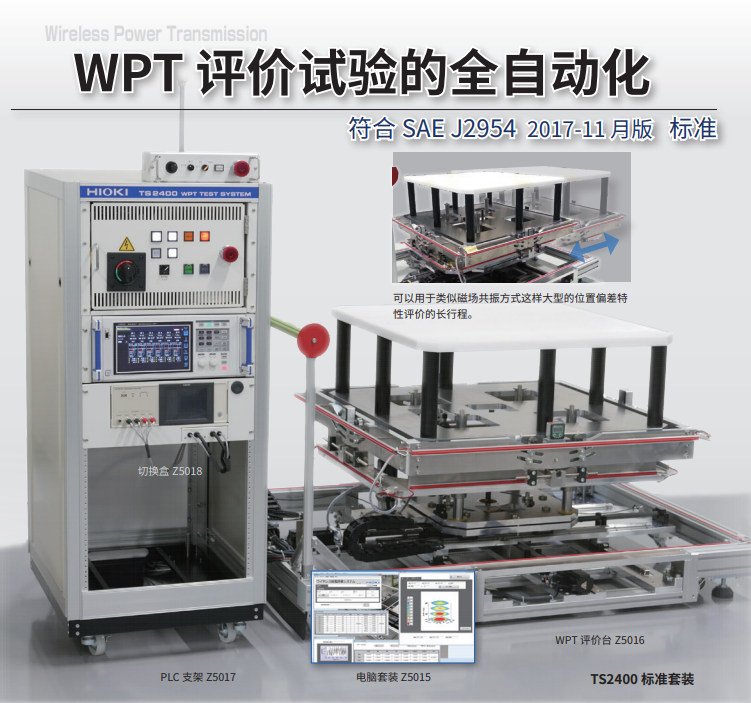

組合	標準套裝: Z5015 + Z50156 + Z5017 + Z5018, 標配測試儀: PW6001, IM3570 (IM3536), LR8410, FT3470 基礎套裝: Z5015 + Z5016 + Z5017, 標配測試儀: PW6001, LR8431, FT3470 數據分析: 僅Z5015 (無標配測試儀)

基本參數 電腦套裝Z5015

<tdpw6001：所有測量參數中任選，im3570（im3536）：電感、電容、直流電阻、阻抗，z5016：各軸坐標等< td="">

OS	Microsoft Windows 10 Professional (64bit)
免費安裝軟件	WPT評價軟件SF2400
數據采集項目	PW6001：所有測量參數中任選，IM3570（IM3536）：電感、電容、直流電阻、阻抗，Z5016：各軸坐標等
功能	數據采集、儀器控制、運算（結合系數等）、圖標生產（史密斯圖等）
電源	AC 100 V?240 V, 50/60 Hz, 180 VA (通過PLC支架Z5017供電)
體積及重量	180W × 33H × 121D mm, 0.8 kg
附件	使用說明書 ×1，授權碼(USB) ×1，復位媒體(USB) ×1，鍵盤×1, 鼠標×1, AC適配器×1, 監視器×2

基本參數 WPT評價臺Z5016/PLC支架Z5017

功能	XYZ軸自動控制、電源輸出
可移動范圍	X軸Y軸: ±300 mm, Z軸: ±100 mm
操作對象	最大800W × 70H × 800D mm, 最大重量100 kg
電源	單相200 V/220 V/230 V/240 V (出貨時指定), 50/60 Hz, 3 kVA
體積及重量	Z5016: 1600W × 900H × 1200D mm, 350 kg Z5017: 570W × 1250H × 710D mm, 100 kg

基本參數 切換盒Z5018

測量端子	2端子結構夾具×2
其他	組裝至PLC支架Z5017中，特性阻抗：50 Ω, 可連接機型: IM3570, IM3536 (僅IM3570保證精度)
