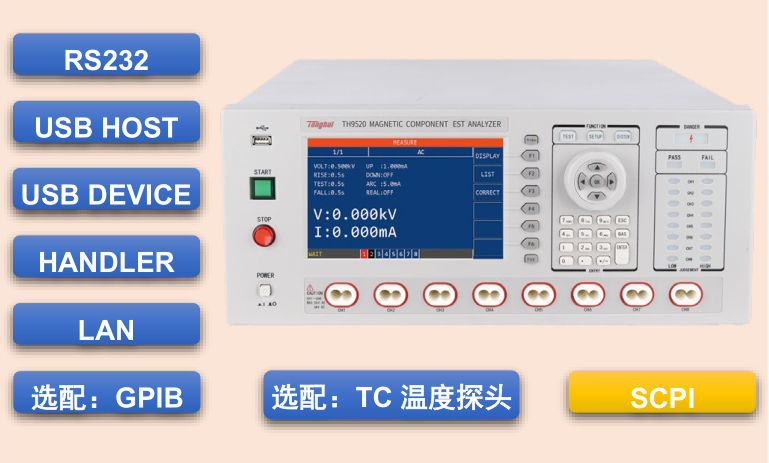

TH9520/A 綜合分析系統在單機內實現交流耐壓、直流耐壓、絕緣電阻、匝間絕緣測試、直流低電阻、電感量(TH9520A 選配)測試六大功能。針對線圈類元器件需要的測試項目如安規耐壓、匝間絕緣、繞線電阻值、線圈電感量(TH9520A 選配)，以前需要四臺不同儀器分別進行測試，現在在單機內即可實現。

憑借同惠電子豐富的元器件分析技術，TH9520/A 帶來的不僅僅是四臺普通儀器的簡單疊加：500VA/200VA 功率 AC 設計，5kV AC/6kV DC 輸出高壓，絕緣電阻電壓提高至 5kV(TH9520)，匝間絕緣測試電壓提高至 6kV(TH9520)，新型高壓測試夾具實現四端直流低電阻和測試頻率最高至 100kHz 的電感量測試，新技術的實現給您的產品帶來更好的品質保證。單機配備八通道掃描接口，每個通道可設置為高端、低端、關閉三種狀態，可實現最多八組器件的測試，滿足用戶的應用需求。

TH9520/A 簡捷易用的操作界面，醒目的分選結果指示，完善的高壓保護，豐富的接口功能，方便的的數據傳輸和數據保存功能，將簡化您的測試流程，極大的提高產品測試效率。

六合一綜合測試系統，單機實現線圈類元器件測試需

求：

1)  交流耐壓分析

2)  直流耐壓分析

3)  絕緣電阻分析

4)  匝間絕緣分析

5)  直流低電阻分析

6)  電感量測試分析

■  八通道掃描測試，可同時測試最多八組器件

■  500VA 功率 AC 耐壓設計

■  絕緣電阻測試最高電壓 5kV

■  DC/IR 自動快速放電功能

■  匝間絕緣測試采樣 ADC 提升至 12bit、200MHz 采樣率

■  直流低電阻測試支持△Y 型電機直流電阻計算

■  直流低電阻溫度轉換功能，可選的溫度傳感器

■  最高 100kHz 頻率的電感量測試分析

■  新型高壓測試夾具：直流低電阻、電感量測試四端開爾

文測試

■  最大測試步驟高達 32 步

■  高分辨率 7 寸 800×480 點，TFT-LCD 顯示

■  內部文件存儲和外部 U 盤文件保存

■  標配接口：HANDLER、RS232、USB HOST、USB DEVICE、LAN

    選配接口：GPIB、TC 溫度探頭

應用領域

■  電機綜合分析測試

■  充電樁電感特性綜合分析測試

■  變壓器綜合分析測試

■  磁性元器件綜合分析測試

■  電感綜合測試
