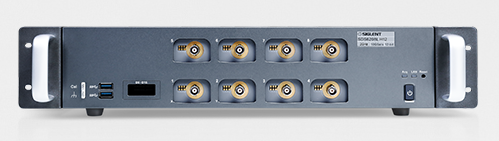

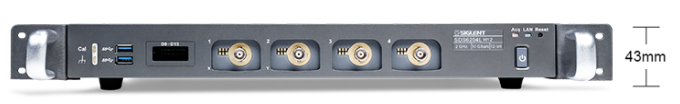

SDS6000L 系列高分辨率緊湊型數字示波器，具有最高 8 通道、 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更多通道、更高精度的測量需求。

SDS6000L 的最大帶寬 2 GHz，采樣率最高 10GSa/s，單臺最多提供 8 個模擬通道和 16 個數字通道，可通過多臺同步的方式支持最多 512 個模擬通道；

存儲深度可達 500 Mpts/通道。SDS6000L 采用 SPO 技術，波形捕獲率高達 750000 幀/秒，具有256 級輝度等級及色溫顯示；

創新的數字觸發系統，觸發靈敏度高，觸發抖動??；支持豐富的智能觸發、串行總線觸發和解碼；

支持歷史（History）模式、 分段采集（Sequence）、模板測試、搜索、導航、波形直方圖、 電源分析、眼圖和抖動分析等高級分析模式；具備豐富的測量和數學運算功能。

SDS6000L提供 HDMI和USB接口，通過外接顯示器和鼠標實現人機交互，也可以通過網口連接上位機，通過 WebServer 或二次開發上位機軟件實現對儀器的操控，使用靈 活，可適用多種應用場景。

特性與優點

8/4 通道+外觸發通道，可通過多臺同步的方式組成最多 512 個模擬通道的多通道高速采集系統

模擬通道帶寬：最高 2 GHz；實時采樣率高達 10 GSa/s

垂直分辨率：12-bit（H12）/10-bit（H10）

低本底噪聲，在 2 GHz 帶寬下低至 153 μVrms

SPO 技術 ：波形捕獲率最高達 750 000 幀/秒（Sequence 模 式），170 000 幀/秒（正常模式）

支持 256 級波形輝度及色溫顯示

存儲深度最高達 500 Mpts/通道

數字觸發

智能觸發: 邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、 碼型、第 N 邊沿、建立/保持和視頻觸發（支持 HDTV）等

串行總線觸發和解碼，支持的協議包括標配的 I 2C、SPI、 UART、CAN、LIN 和選配的 CAN FD、I 2S、FlexRay、MILSTD-1553B、SENT、Manchester 等

分段采集（Sequence）模式，最大可以將存儲深度等分為 80 000 段，根據用戶設置的觸發條件，以非常小的死區時間分段捕獲符合條件的事件。在 Sequence 模式下的波形捕獲率最高達 750,000 幀/秒

歷史模式（History），最大可記錄 80 000 幀波形

數十種自動測量功能，支持測量統計、Gating 測量、Math 測量、History 測量、Ref 測量。支持對測量參數的直方圖、 軌跡圖和趨勢圖統計

4 路獨立的波形運算，支持 8M 點 FFT 和 20 多種常用時域 運算；支持自定義表達式實現復雜的嵌套運算

多種高級數據分析和處理功能：搜索和導航、高速模板測試、 波形直方圖、電源分析（選件）、計數器、眼圖分析和抖動 分析（選件）等

16 路數字通道（選件）

內置 25 MHz 任意波形發生器（選件）

豐富的接口：4 個 USB Host、USB Device、LAN、micro SD 卡、Pass/Fail、Trigger Out、HDMI 視頻輸出、10MHz In、10MHz Out 等

支持外接鼠標和鍵盤操作；內建的 WebServer 支持通過網頁控制儀器

支持豐富的 SCPI 遠程控制命令

多國語言顯示及嵌入式在線幫助

64 路低偏斜同步機觸發多臺示波器進行多通道同步采集； 支持網絡交換機進行靈活組網，對每臺示波器進行單獨控制 和數據訪問
