產品概述: Fluke Norma 6000系列功率分析儀
輕裝上陣，為便捷而生！
Fluke Norma 6000系列功率分析儀: 一臺可隨身攜帶的功率分析儀。
電力電子設備日益增加的現場應用提高了功率分析儀的便攜式測試需求，對于從事太陽能，風能，電動汽車，電子制造業，研發和第三方實驗室工作的測試工程師和服務技術人員，F(xiàn)luke Norma 6000系列便攜式功率分析儀提供了容易使用的手持式工具，用于測量功率、效率及諧波等以檢測存在的問題。

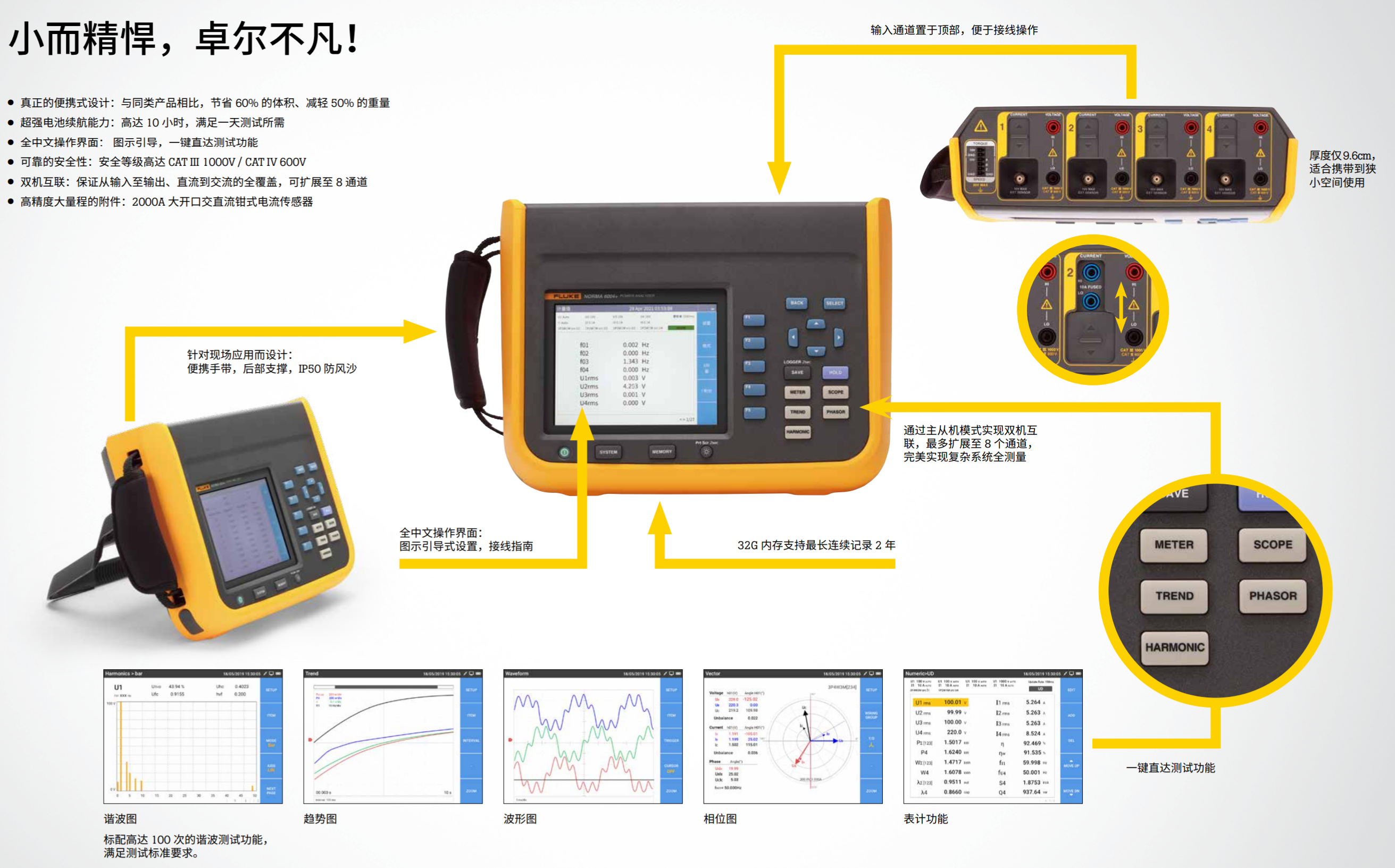

產品特性
● 便攜式設計，厚度僅 9.6cm，靈活的放置方式，適合攜帶到狹小空間使用。
● 內置鋰離子電池，在無電源供電的場合可連續工作 10 小時。
● 電氣安全等級達到 CAT III 1000V，CAT IV 600V。
● 界面和操作方式簡單直觀，適合現場應用。
● 3 至 4 通道，可選電機測量模塊。
● 0.1% 精度，500kHz 帶寬，200ksps 采樣率。
● 數字測量，示波器，相量圖，趨勢圖和諧波分析功能。
● 具有 USB 和 RS485 接口。
● 可通過雙機互聯的方式擴展至 6 至 8 通道，同步測量，兩臺功率分析儀可放置在不同位置。
● 所有輸入通道之間都是電隔離的，可根據測量需要進行靈活配置，避免各種應用中的短路。
● 用戶可選 100ms 至 1s 的測量結果刷新速度，支持測量結果的連續記錄，存儲容量 32GB。
● 支持高達 100 次的諧波測試。
● 包括 PC 軟件 Fluke Power Analyzer Software，可用來下載分析數據或在線測量。
● 開放通信接口，便于用戶二次開發。
一般技術指標
型號 | |
NORMA 6003 | 3 電壓模塊 + 3 電流模塊 |
NORMA 6003+ | 3 電壓模塊 + 3 電流模塊 + 轉速和扭矩模塊 |
NORMA 6004 | 4 電壓模塊 + 4 電流模塊 |
NORMA 6004+ | 4 電壓模塊 + 4 電流模塊 + 轉速和扭矩模塊 |
采樣率 | 200ksps |
尺寸（H*W* L） | 298mm x 215mm x 96mm |
顯示屏 | 5.7 寸TFT LCD，640x480 |
電池 | BP 291, 10.8V/5000mAh, 54Wh IEC 62133, UN38.3 |
電氣安全 | IEC 61010-1: 污染等級 2 |
電磁兼容性（EMC） | IEC 61326-1: 工業環境 |
PC 軟件 | Fluke Power Analyzer Software |
存儲容量 | 32GB |
測量參數 | 電壓電流有效值、直流成分、交流成分、整流平均值、峰值、峰峰值、波峰因數、波形系數、基波成分、基波含量、諧波失真、諧波含量、諧波因數有功功率、無功功率、視在功率、功率因數、相移、效率、阻抗、電能、電量、頻率、電機轉速、扭矩、機械功率、機械能、 功能、求和功能等 |
電氣技術指標
電壓 | |
量程 | 10V，100V，1000V |
波峰因數 | CF=2 |
過載能力 | 10% 過載 |
帶寬 | 500kHz |
共模抑制比 | 120 dB |
精度 | 0.1% ( 最優 ) |
電流 | |
內置分流器測量 | |
量程 | 0.1A，1A，10A |
波峰因數 | CF=2 |
過載能力 | 10% 過載 |
BNC | |
量程 | 0.1V,1V,10V |
波峰因數 | CF=2 |
過載能力 | 10% 過載 |
精度 | 0.1% ( 最優) |
機械 測量通道（轉速和扭矩） | |
電壓通道量程 | ±10V |
電壓通道數 | 2 |
電壓通道量程 | 0.1% 量程+ 0.1% 讀數 |
脈沖通道數 | 3 |
脈沖高電平門限 | 2V（典型值） |
脈沖低電平門限 | 0.8V（典型值） |
最高脈沖頻率 | 100kHz |
頻率 | |
頻率精度 | 0.05% 量程 + 0.05% 讀數 |
諧波 | 100 次（50Hz/60Hz） |
Fluke 6004+ Portable Power Analyzer with speed & torque, four-channel
· 4個功率模塊/1個電機模塊
· 電機模塊6 PIN轉接頭
· 5.7英寸TFT LCD
· 5000 mAh 鋰電池
· 電源適配器和電源線
· 電壓測試導線套裝（含鱷魚夾）
· 電流測試導線套裝（含鱷魚夾）
· USB(mini B)/RS 485接口
· USB通訊線
· Fluke Power Analyzer Software PC軟件
· 彩色快速使用指南
· 出廠測試報告
· 便攜軟包
