產品概述

現在的電子設計可應用各種信號類型：模擬、 數字、串行（高速和低速）、并行、音頻、視頻、 功率分布等。所有信號都需要進行調試、測量 和驗證，以確保正在測試的設備工作正常并符合規格規定。

為了處理各種信號類型，PicoScope 5000D 系列 FlexRes 示波器提供 8 至 16 為垂直分辨率，最大帶寬可達 200 MHz，最高采樣速率可達1GS/s。您可為每種測量需求選擇最適合的硬件分辨率。

PicoScopes 包括許多高級功能，如遮罩容 限測試、串行譯碼、高級觸發、自動測量、數學通道（包括針對時間繪制頻率和占空比 的能力）、XY 模式和 分段內存。

PicoScope 5000D 系列示波器還能受益于 Pico 獲獎的 DeepMeasure? 功能和 FlexRes 靈活分辨率。

PicoScope 5000D 系列示波器的其他主要功能包括：

• FlexRes 8 至 16 位靈活硬件分辨率

• 模擬帶寬高達 200 MHz(60MHz,100MHz，200MHz)

• 8 位分辨率時采樣速率為 1 GS/s

• 12 位分辨率時采樣速率為 500 MS/s

• 16 位分辨率時采樣速率為 62.5 MS/s

• 大容量捕捉內存 – 可保存 1.28 至 5.12 億個樣本

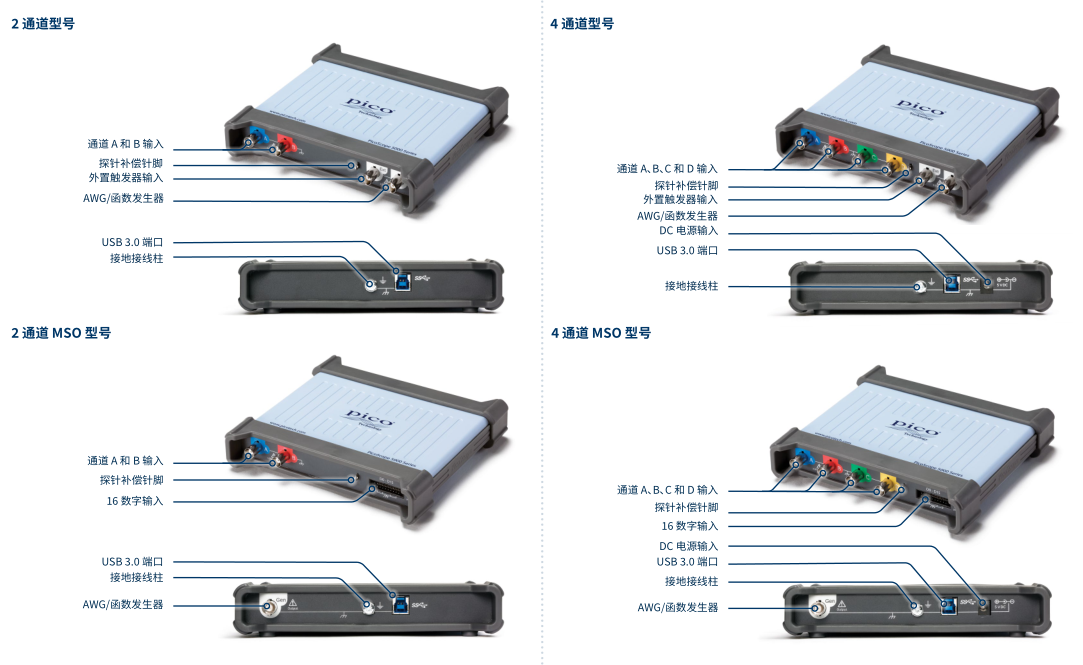

• 2 或 4 個模擬通道

• 混合信號型號添加了 16 個數據通道

• 串行譯碼 – 可分析 20 種協議（更多協 議正在開發中）

• USB 3.0 連接，可用于連續高速數據流 傳輸

• 體積小、重量輕、攜帶方便

• 提供免費和定期更新的 PicoScope 6 軟件 支持，這些設備可為多種應用（包括設計、研 究、測試、教育、服務和維修）提供理想和經濟高效的程序包。

典型應用

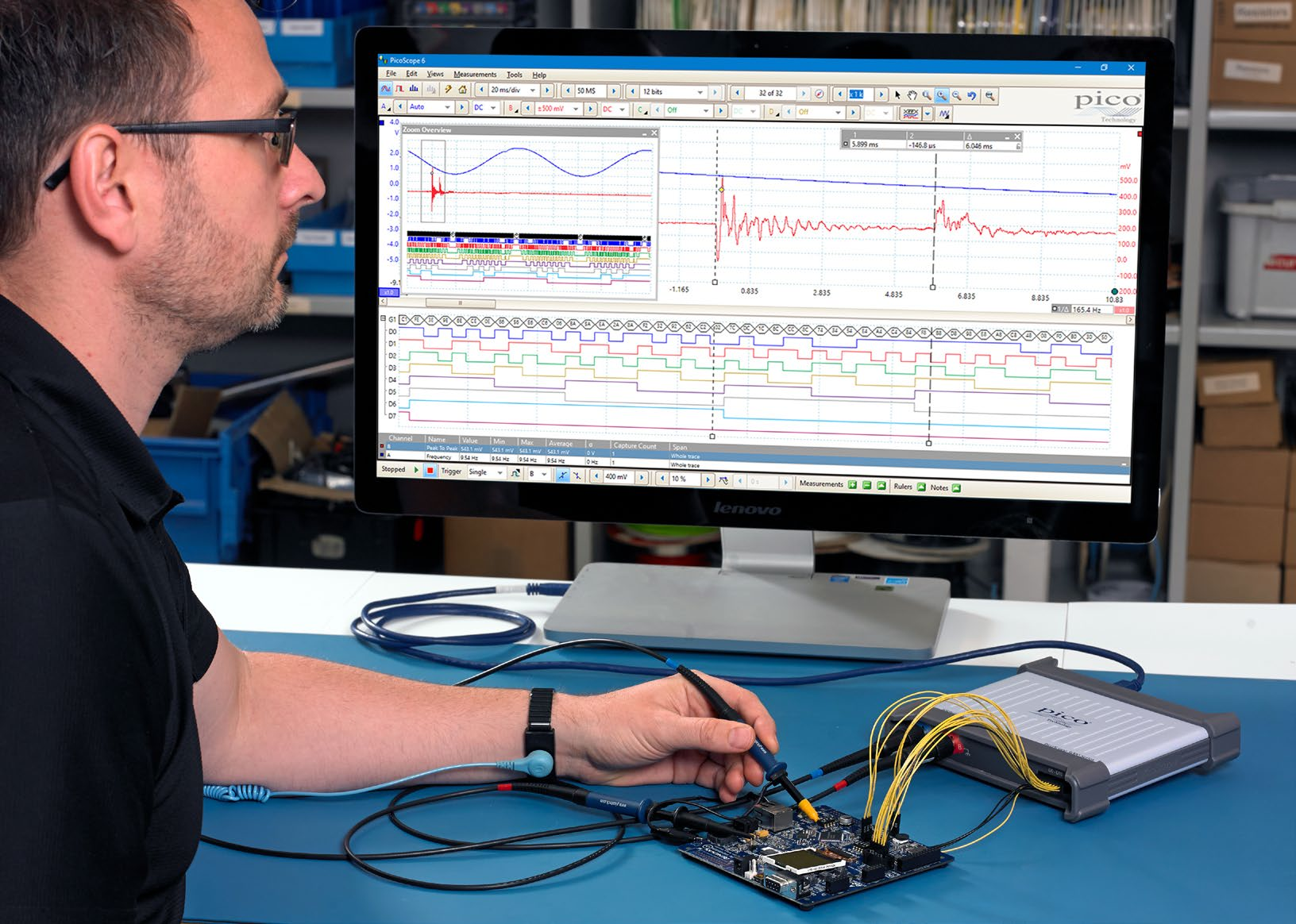

這些示波器從事高性能嵌入式系統、信號處理、電力電子、機械電子和汽車設計的設計工程師，以及在實驗室、粒子加速器和類似設施內從事各種多通道高性能試驗的研究人員和科學家的理想之選。

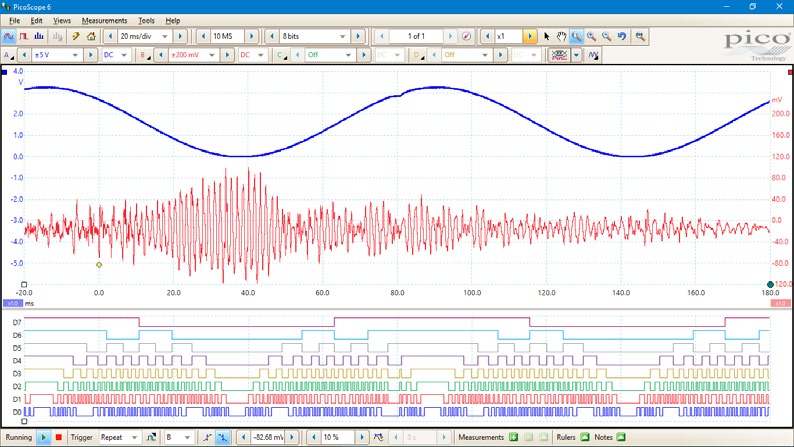

混合信號型號

PicoScope 5000D MSO 型號向 2 或 4 個模擬通道添加了 16 個數字通道，使您能夠為模擬和數字通道精確建立時間關系。數字通道可分組和顯示為總線，每個總線值顯示為十六進制、二進制或十進制，或顯示為電平（用于 DAC 測試）。您可跨越模擬和數字通道設置高級觸發。

數字輸入還可為串行譯碼選項提供更多動力。您可同時解碼所有模擬和數字通道上的串行數據，為您提供最多 20 個數據通道 –例如，可同時對多個 SPI、I2C、CAN 總線、LIN總線和 FlexRay 信號進行解碼。

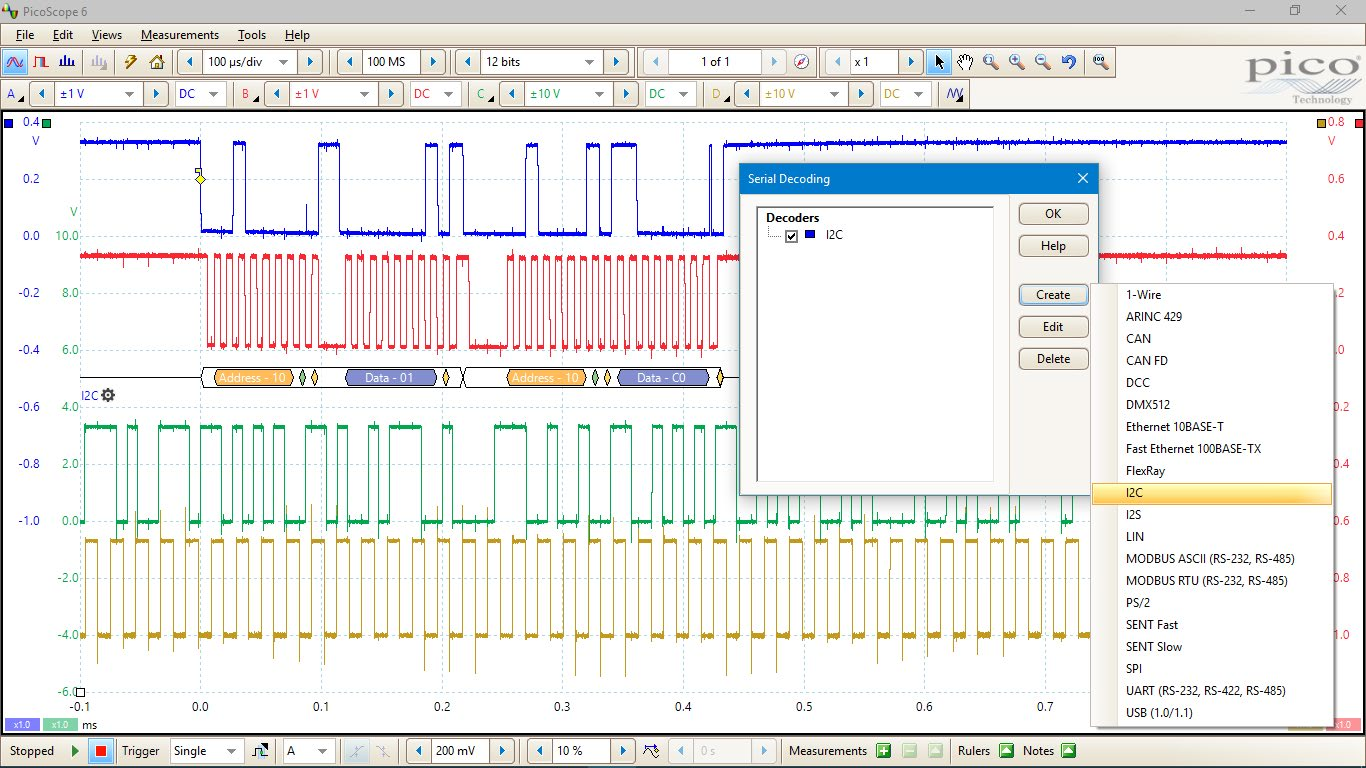

串行總線解碼和協議分析 (for free)

由于具有大容量內存，PicoScope 5000D 系列示波器特別適合于串行譯碼和分析，這也是它的標準功能。

PicoScope 6 軟件支持 20 種協議，包括 I2C、SPI、CAN、RS-232 和 Ethernet （更多協議正在開發中）。

譯碼可幫助您查看設計中發生的事情，從而找到編程和計時錯誤，并檢查其他信號完整性問題。計時分析工具可以幫助您顯示每個設計元素的性能，識別需要改進的部分，以便優化系統整體性能

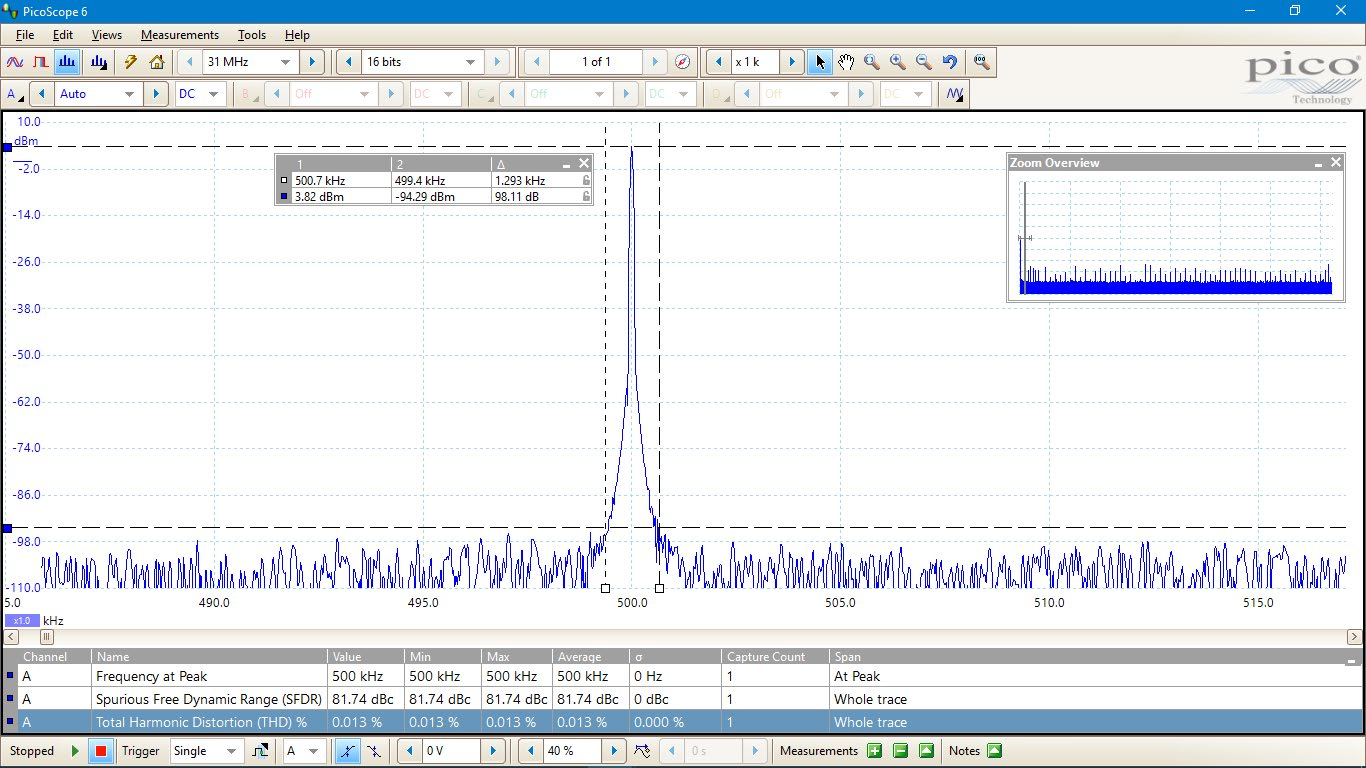

頻譜分析儀

頻譜視圖可繪制振幅針對頻率的圖形，特 別適用于查找信號中的噪聲、串?dāng)_或失 真。PicoScope 6 使用快速傅立葉變換 (FFT) 頻譜分析儀，它與傳統的掃頻分析儀不同，可顯示單一非重復波形頻譜。

單擊按鈕后，可顯示活動通道的頻譜圖，最高頻率可達 200 MHz。全面的設置使您可控制大量的頻譜頻段、窗口功能、縮放（包括 log/log）和顯示模式（瞬時、平均或峰值保持）。

可以使用不同的通道選擇和縮放因子來顯示多個頻譜，并將這些頻譜并排放置在相同數據的時域視圖旁邊。從多個自動頻域測量中進行選擇，添加到顯示中，包括THD、THD+N、SNR、SINAD 和 IMD?？梢詫⒄谡秩菹逌y試應用于頻譜，甚至可以一起使用 AWG 和頻譜模式來執行執行掃描標量網絡分析。

任意波形與函數發生器

所有 PicoScope 5000D 設備均帶有一個內置 14 位 200 MS/s 任意波形發生器 (AWG)。您可以使用內置的編輯器創建或修改任意波形，從現有示波器描跡中導入它們，或從電子表格中加載。

AWG 也可作為函數發生器，具有一系列標準輸出信號，包括正弦、正方形、三角形、DC 電平、白噪聲和 PRBS。

除了用于設定電平、偏差與頻率的基本控件之外，更為先進的控件可使您掃描一系列頻率。當與頻譜峰值保持選件組合時，這可成為一種用于測試放大器與濾波器響應的強大工具。

觸發工具允許您在滿足各種條件（如示波器觸發或遮罩容限測試失敗等）時輸出一個或多個波形周期。

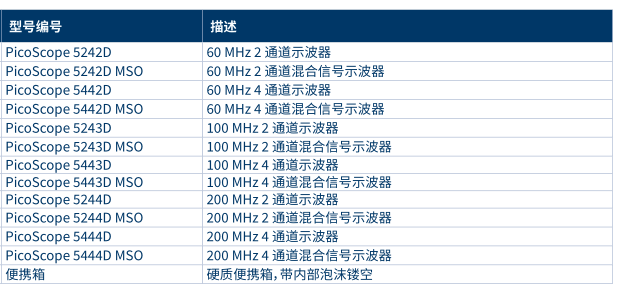

PicoScope 5000D 系列訂購信息
