概 述

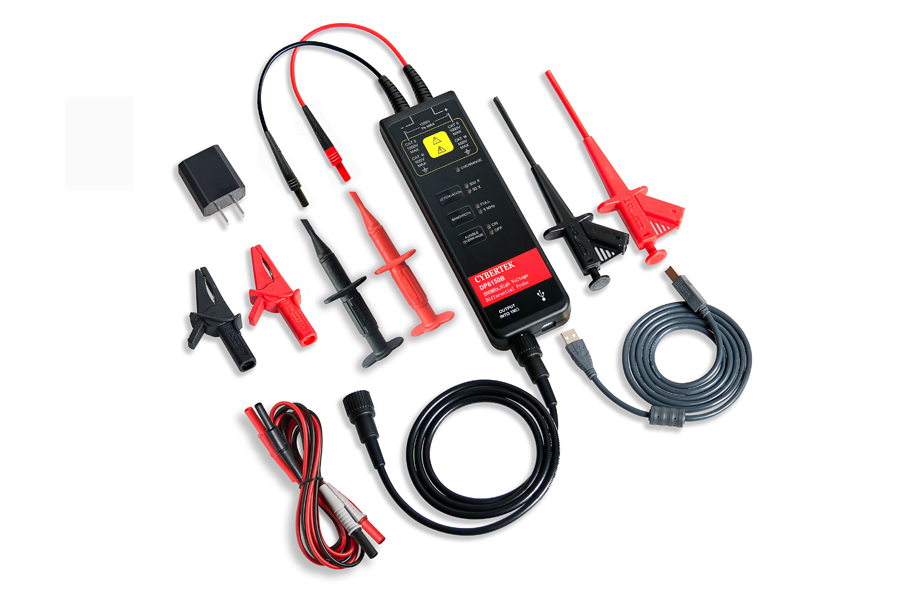

DP6000B系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。
其帶寬最高達到300MHz，滿足了大部分測試系統的需要；
豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；
用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；
電子輕觸式按鍵，使得使用壽命更長；
具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；
帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；
USB供電接口，使用更加方便靈活；
探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為1MΩ；當選擇50Ω時，衰減倍數會多衰減一倍）測量被測電路波形；
自動保存功能，防止掉電后用戶重復操作。
探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號。
可廣泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
電氣規格
型 號 | DP6700B | ||
帶寬(-3dB) | 300MHz | ||
上升時間 | ≤1.16ns | ||
精度 | ±2% | ||
量程選擇(衰減比) | 200X/2000X | ||
最大差分測量電壓 (DC + Peak AC) | 200X | ±700V | |
2000X | ±7000V | ||
共模電壓(DC + Peak AC) | ±7000V | ||
最大差模電壓VS頻率曲線 | 參考圖4 | ||
最大輸入對地電壓（Vrms） | 1000V CATIII 2300V CATI | ||
輸入阻抗 | 單端對地 | 20MΩ | |
兩輸入端 | 40MΩ | ||
輸入電容 | 單端對地 | ＜5pF | |
兩輸入端 | ＜2.5pF | ||
CMRR | DC | ＞80dB | |
100kHz | ＞60dB | ||
1MHz | ＞50dB | ||
噪聲(Vrms) | 200X | ＜550mV | |
2000X | ＜1V | ||
過載指示電壓閥值 | 200X | ≥700V | |
2000X | ≥7000V | ||
延時時間 | 探頭主機 | 6ns | |
BNC線(1m) | 5ns | ||
帶寬限制(5MHz) | ≥-3dB@5MHz | ||
過載指示燈(紅燈) | 有 | ||
過載報警聲 | 有(可選擇關閉) | ||
自動保存功能 | 有 | ||
偏置可調功能 | 有（進入測試模式下調整） | ||
終端負載要求 | ≥100kΩ | ||
電源 | USB 5V/2A適配器 | ||
安全符合標準 | EN61010-1: 2010 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||
