概述

Signahound VSG60A射頻矢量信號源，它的功能可以媲美常規全尺寸射頻矢量信號發生器的基本功能，具有40M IQ調制帶寬。采用便攜式設計，USB直接供電；即使在無電源的戶外環境中USB供電也輕松應對。VSG60A可以產生多種不同調制方式的射頻信號，以滿足不同測試功能，頻率范圍高至6G，輕松應對汽車電子不同調制方式信號。

VSG6OA是一款性價比高，性能優異的便攜式矢量信號源。它具有低相噪，200ms的頻率切換時間，非常適合跳頻測試。它的雙通道14位DAC以2倍或3倍的I/O符號速率數字過采樣運行以提供平坦、干凈的基帶。數字可調的內部VCTCXO 可確保在工作溫度范圍內頻率誤差最小或者利用外部10MHz參考輸入可以實現零頻誤差。觸發器輸出可用于將VSG6OA與其他測試設備同步。

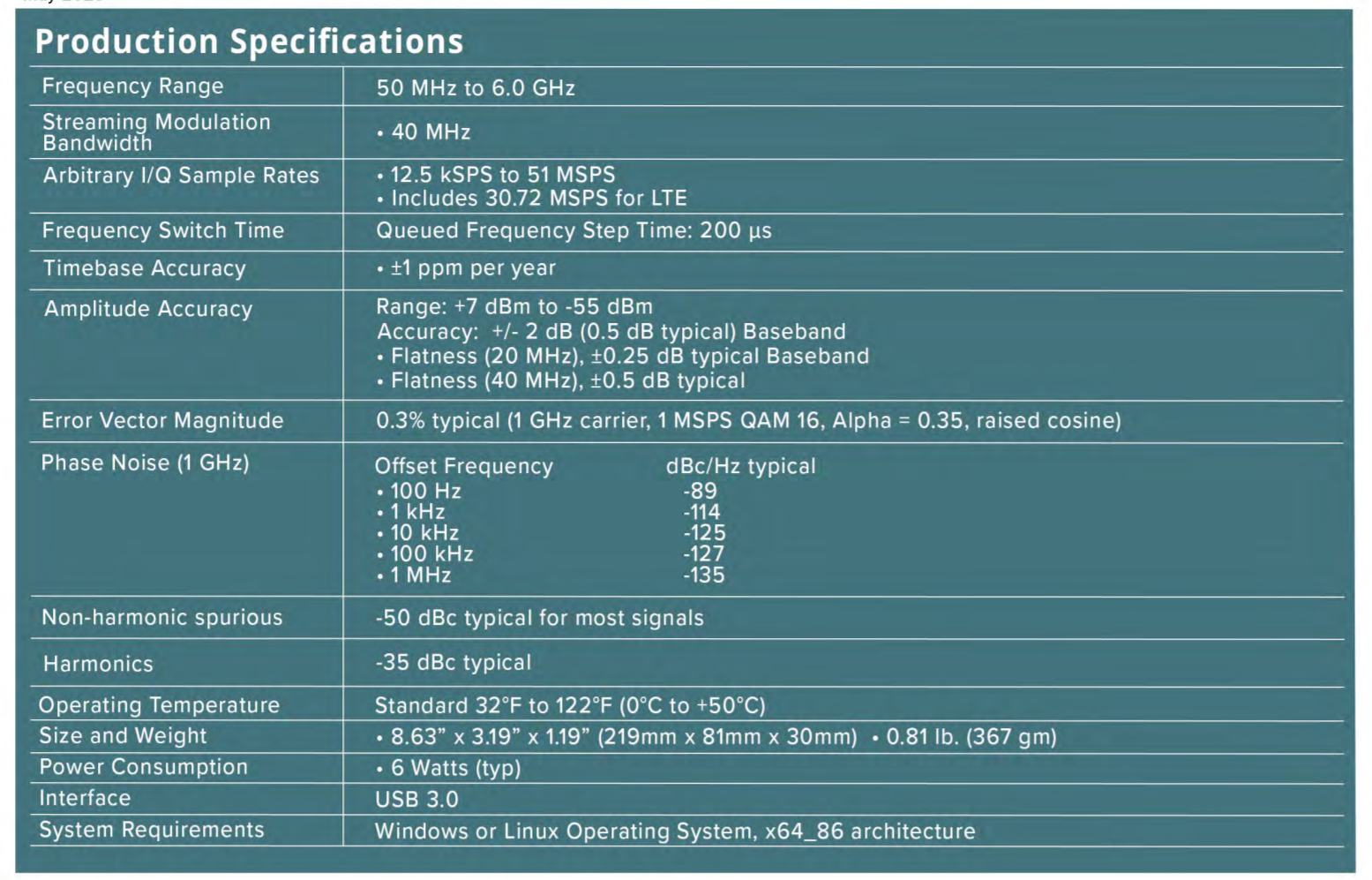

技術參數概要

  頻率范圍：50MHz至6GHz

  相位噪聲：-125@1GHz@10kHz

  功率輸出：-55dBm至+10dBm

  本振切換時間：200us

  40MHz實時帶寬

  任意IQ波形采樣率12.5 kSPS 至 51.2 MSPS，客戶自定義波形導入

  USB供電及數據傳輸 強大操作軟件，豐富API函數庫、易于二次開發

 內置調制類型：CW, AM, FM, Pulse,多音,掃頻,加性高斯白噪聲,FSK，GFSKOOK,ASK,MSK,GMSK,BPSK,DBPSK, OPSK, DOPSKPi/4DOPSK,OOPSK,8-PSK,16-PSK,16-QAM,64-QAM,256OAM.

802.11a/b/n/a任意波形

數字調制信號真實環境模擬信道,加性高斯白噪聲,I/O偏移

自定義調制

使用API將I/O數據以任意采樣速率連續流到VSG60A，最高可達51.2MSPS，或使用軟件加載CSV、二進制整型或二進制浮點型I/O文件。當數據流傳輸?shù)絍SG60A 時，自動完成校正步驟。

應用

          l 生產線自動化測試系統

          l 高?？蒲薪逃龑?shí)驗

          l 企業科研

           l 通信行業（手機、藍牙、WiFi…）

           l 戶外現場試驗

           l 教學/維修

           l EMI騷擾源
