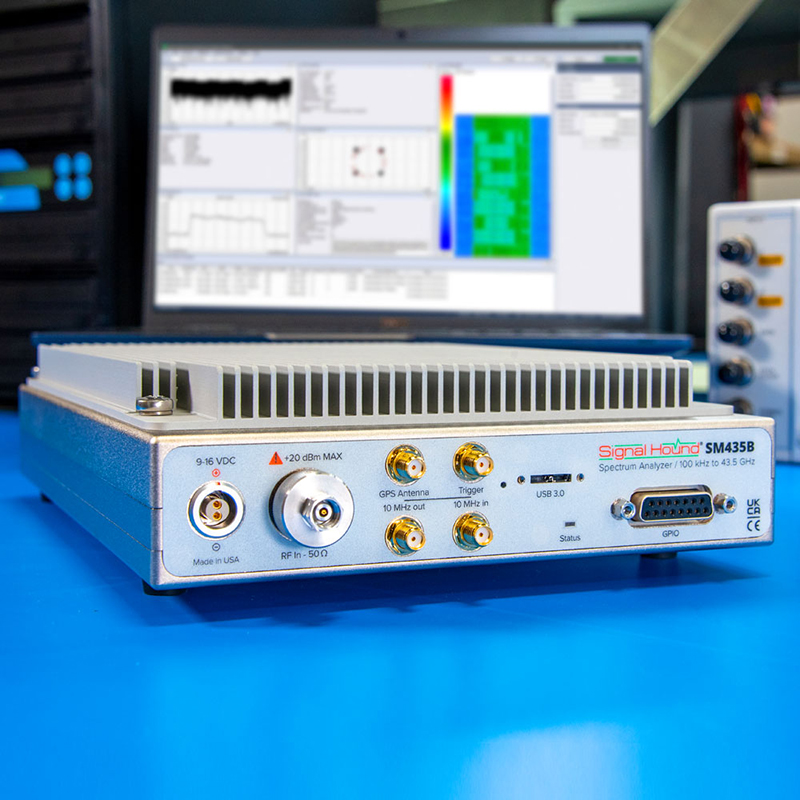

Signalhound  SM435B   100KHz至43.5GHz 實時頻譜分析儀和監(jiān)測接收機模塊

頻率

l 頻率范圍：100KHz至43.5GHz

l 實時IQ數據流：

5 kHz 至40 MHz 可選IQ帶寬通過USB3.0實時傳輸到電腦；

SM200B內置緩存可以存儲2S時間的160MHz瞬時帶寬的IQ數據，然后通過USB3.0傳輸到電腦。

l 分辨率帶寬(RBW)：0.1Hz至10MHz

l 內部時鐘精度：GPS馴化OCXO±1.5×10-9每天（-40°C to 65°C ）

掃描速度

Speed               RBW

1THz/sec          1MHz

1THz/sec          100kHz

1THz/sec          30kHz

160GHz/sec     10kHz

18GHz/sec       1kHz

系統(tǒng)噪聲系數：12dB（400MHz 至 2.7GHz），

 16dB（2.7GHz至 4.5GHz ）

 19dB（4.5GHz至 15.2GHz ）

 IP2

+75dBm   100 kHz 至 20 GHz;

+78dBm   20 GHz 至 24 GHz;

+70dBm   24 GHz 至 43.5 GHz

IP3

+28dBm   100 kHz 至 4 GHz;

+23dBm   4 GHz 至 6 GHz;

+20dBm   6 GHz 至43.5 GHz

幅度（顯示平均噪聲電平（DANL） 至 +10dBm）

電平測量范圍：顯示平均噪聲電平（DANL） 至 +10dBm

電平絕對精度：

100 kHz 至 6 GHz      >6 GHz 至 43.5 GHz           RBW 濾波器類型

± 2.0 dB                            ± 3.0 dB                      Flat-Top windowing

+2.0 dB/-2.6 dB                +3.0/-3.6 dB                Nuttall windowing

顯示平均噪聲電平   (DANL) dBm/Hz（典型值）

100 kHz至 160 MHz        –156 dBm

160 MHz 至 2.2 GHz       –159 dBm

2.3 GHz 至 24 GHz         –155 dBm

24GHz 至 36 GHz         –153 dBm

36 GHz 至 43.5 GHz       –147 dBm

剩余響應 (參考電平 ≤ ‐20dBm, 0dB衰減)

100 kHz 至 6 GHz    -110 ?dBm

6 GHz 至 15 GHz      -100 dBm

15 GHz 至 44 GHz    -90 dBm

本振泄露（預放開）:

-80 dBm  100kHz 至 6GHz;

-50 dBm  6 GHz 至 24 GHz;

-75 dBm  24 GHz 至44 GHz

預選濾波器：20MHz 至 43.5GHz

SPURIOUS MIXER RESPONSES (any reference level from +10 dBm TO -20 dBm, in 5 dB increments, input 10 dB less than reference level, RBW ≤30kHz):

輸入頻率范圍          Image Reject Off     Image Reject On (typ)

100 kHz 至 6 GHz       -55 dBc                    -75 dBc

6 GHz 至 24GHz         -45 dBc                    -75 dBc

24 GHz 至44GHz       -45dBc                     - 65 dBc

相位噪音(中心頻率為1GHz)

Offset Frequency   dBc/Hz

10 Hz                     –76

100 ?Hz                  –108

1? kHz                    –125

10 ?kHz                  –136

100 ?kHz                –138

1 ?MHz                     –138

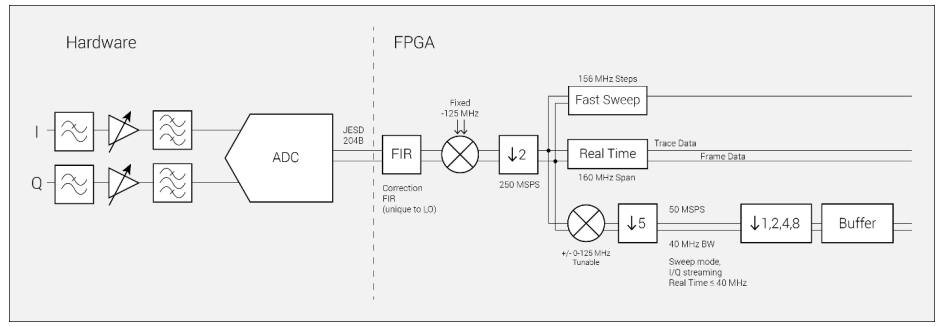

FPGA:

Altera Arria-10, p/n 10AX027,  1660 個乘數器, provides selectable decimation, FFT信號處理瞬時帶寬160 MHz

同步: ±40ns GPS時間戳信息 內置GPS接收機

工作溫度:  0℃至+65℃(被動散熱)

        -40℃至+65℃（主動散熱，選件一）

尺寸與重量：

被動散熱   265mm x 183mm x 50mm

         3.7千克

主動散熱   265mm x 183mm x 71mm

         4.07千克

電源和功耗   33W（掃描模式或IQ提取模式），9V至16V

系統(tǒng)要求：Windows，Linux USB3.0,英特爾第四代I5 CPU和以上。

GPIO 接口 用于天線切換和觸發(fā)。
