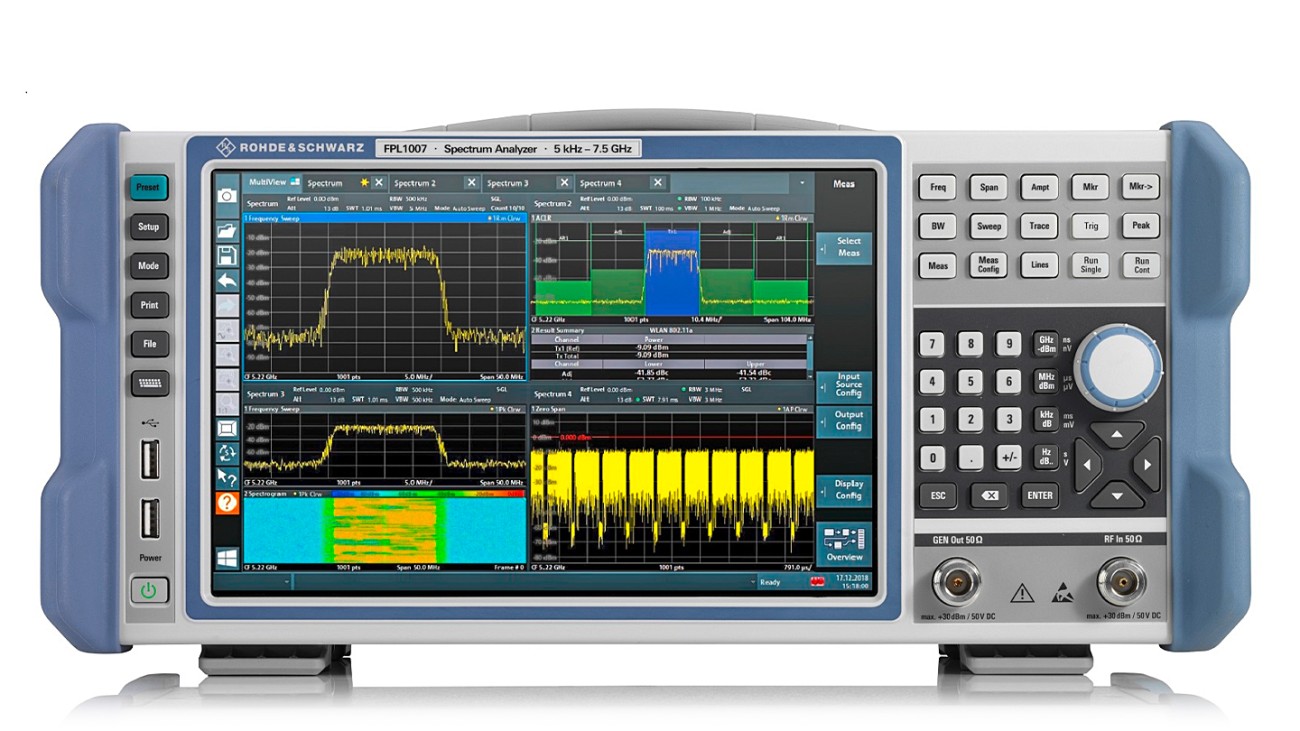

• 在射頻實驗室，R&S?FPL1000 和示波器或萬用表一樣不可或缺。它是一款單機可執行多種測量任務的儀器。該儀器不僅支持頻譜分析，而且支持結合使用功率探頭進行高度精確的功率測量，以及分析模擬和數字調制信號。


• 頻率范圍介于 5 kHz 至 26.5GHz

• SSB 相位噪聲：1 GHz 載波、10 kHz 偏置時典型值為 –108 dBc (1 Hz)
• 使用前置放大器時的 DANL：10 MHz 至 2 GHz 時典型值為 –166 dBm
• 輕便小巧
• 40 MHz 分析帶寬（選件）
• 內部信號發生器

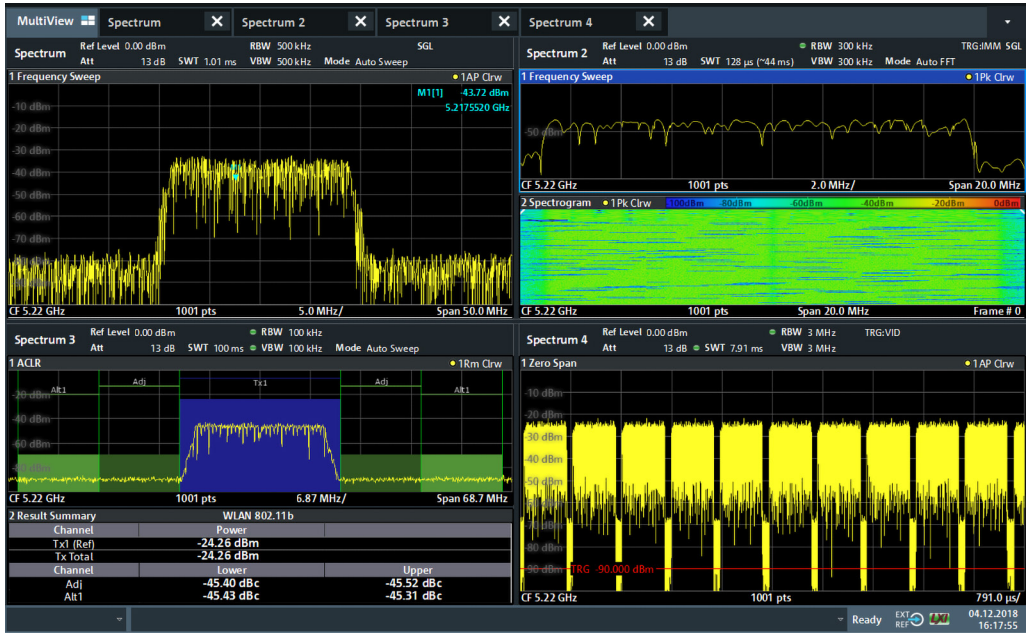

R&S?FPL1000多視圖屏幕截圖。 序列器可以持續執行頻譜測量、相鄰信道功率測量、時域測量（zero span）以及瀑布圖測量。相關結果將同時清晰地顯示。左側工具欄便于快速訪問最常用的菜單功能。可通過頂部選項卡激活不同的測量。

頻譜分析
即便采用基本配置，R&S?FPL1000 也是一款不折不扣的多功能儀器。頻譜測量的基本配置涵蓋：
    ? 頻譜分析

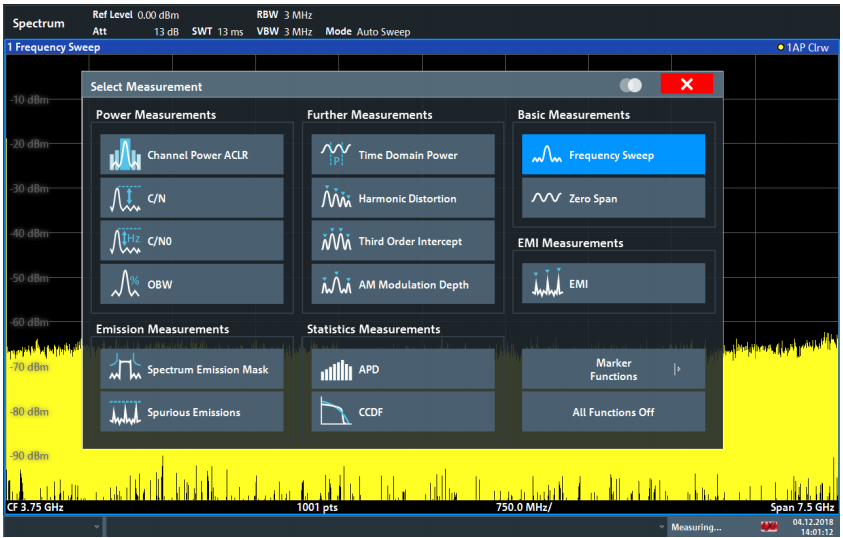

    ? 具有廣泛的頻譜測量功能，比如信道功率、鄰道泄露比 (ACLR)、信噪比、雜散、諧波失真、三階截止點、AM 調制深度
    ? 通用標記功能
基本單元中還包含了部分以往需要付費的選件功能，包括：
    ? 瀑布圖測量以顯示頻譜與時間
    ? 跡線縮放功能
    ? 選通掃頻以準確顯示脈沖信號
    ? 窄帶分辨率帶寬低至 1 Hz

模擬和數字調制信號分析
合適的測量應用可用于分析模擬和數字調制信號。R&S?FPL1-K7 選件將 R&S?FPL1000 轉換為一臺可以測 量調幅、調頻和調相信號的模擬調制分析儀。

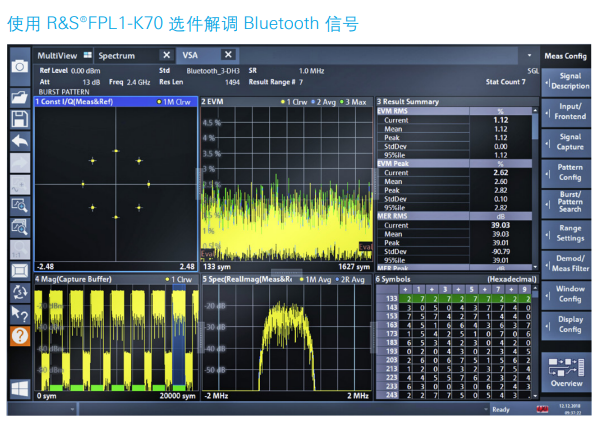

此外，基本單元的 I/Q 分析儀支持以幅度和相位的形式顯示 分析帶寬范圍內的 I 和 Q。I/Q 數據可以導出，以便使用第 三方軟件產品作進一步分析。R&S?FPL1-K70 矢量信號分 析選件還可分析數字調制單載波信號。R&S?FPL1-K70M 和 R&S?FPL1-K70P 選件擴展了 R&S?FPL1-K70 選件，可用于 PRBS 數據的誤碼率多調制分析和測量。

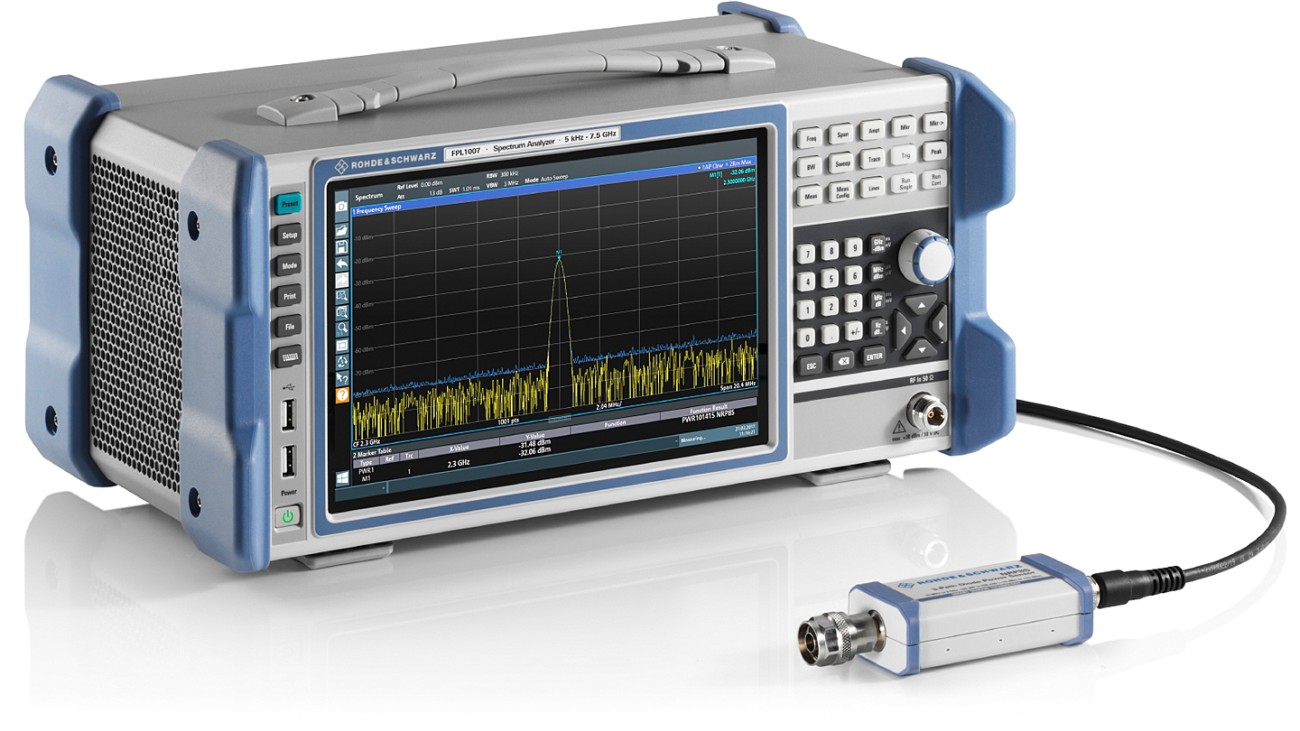

使用功率探頭進行功率測量
對于高精度應用，借助 R&S?FPL1-K9 選件可以結合使 用 R&S?FPL1000 與 R&S?NRP 功率探頭，測量范圍為 –67 dBm 至 +45 dBm，最高頻率為 110 GHz。
頻譜分析儀以及功率計模式完全并行運行，能夠有效地提高 單個儀器的測量效率。

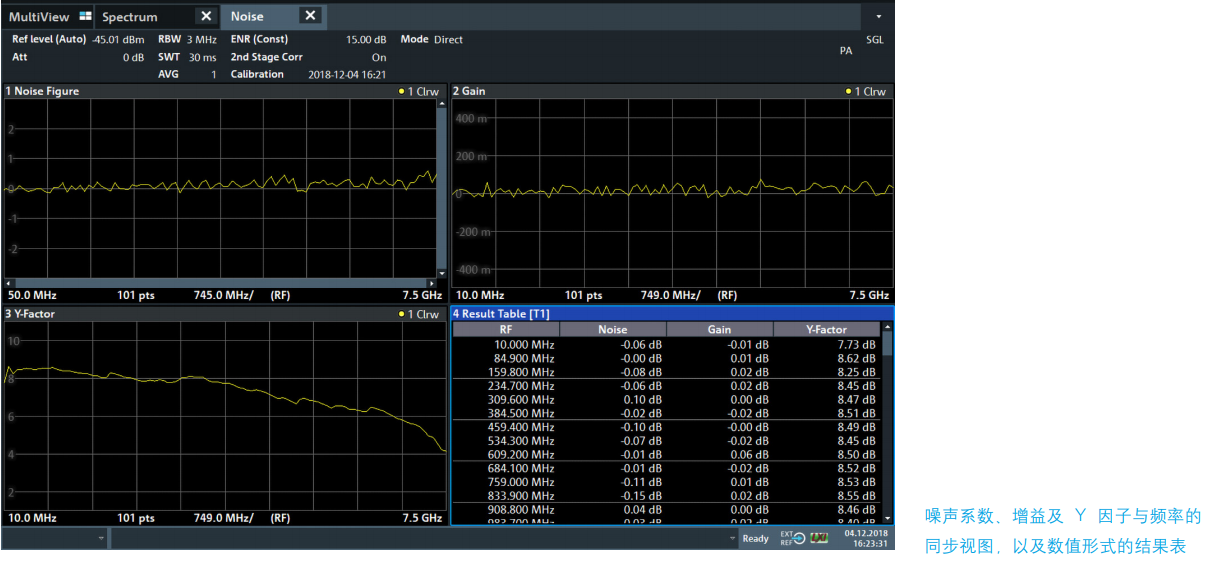

噪聲系數及增益測量
對于放大器特性測量，可以使用 R&S?FPL1-K30 選件輕松進行噪聲系數及增益測量。這需要使用 R&S?FPL1-B5 附加接口選件，以及具有 28 V 直流電源輸入的外部噪聲源。通過 Y 因子法，用戶能夠測量噪聲系數和增益，而不考慮儀器本身的噪聲系數。
