6430亞fA程控源表集合了吉時利源表和源測量單元（SMU）產品的電壓源和電流 源及測量功能，比靜電計靈敏度更高，噪聲更低，輸入阻抗更高。這種獨特的性能是通過6430遠端前置放大器實現的，它提供非常靈敏的雙向放大器，用于測量或產生被測試器件的電流。遠端前置放大器輸出的高電平信號通過一條2米長的線纜發送到控制主機上。這使得用戶可以直接， 或者近距離連接該信號，減少線纜噪聲的影響。 6430按照靜電計無法達到的速度測量電壓、電流與電阻。它可以每秒讀取最多2000個讀數/秒，讀入內部存儲器中。 可以測量快速小電流，100nA量程可響應 短至5ms的信號，較大量程可響應幾百微秒的信號。
6430的獨特特點包括其優秀的低電流靈敏度和遠端前置放大器，這通過避免長輸入線纜發揮了靈敏度的作用。遠端前置放大器是6430反饋測量系統的主要部分，雖然通過長達2米，帶載高電平信號的連接線纜它能離開主機一段距離 但是它不能獨立于測量主機工作。
? 0.4fA p-p (4E-16A)噪聲
? 遠端前置放大器可以位于信號源處以減少線纜噪聲
? 電壓測量的輸入阻抗>1016Ω
? 高速——達2000讀數/秒
? 分辨率達6位半
? 快速元件特性分析，帶可編程數字I/O和接口
| 電流 | 電壓 | 電阻 | 充電 | 源 |
|---|
| 10aA - 100mA | 1μV - 200V | 1μ? - >20T? | - | 0 - ±200V
0 - ±100mA |
半導體測量
基于FET元件中的柵 極漏電或溝道漏電會在 MOSFET、FET、模擬開關和許 多其它電路中產生誤差。通 過允許研究人員測量極低電 平的電流和電壓，6430能幫 助他們了解這些元件的設計 局限以及研究替代器件的結 構或材料。

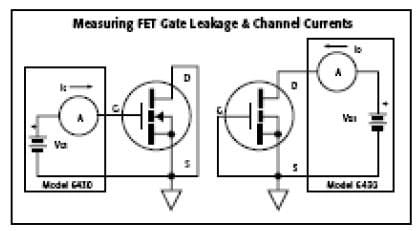

測量FET的柵極漏電和溝道電
SET研究
6430具有的優秀低電流測量能力（<0.4fA峰峰值）使其對于單電子晶體管 （SET）和量子點研究非常有用。使用類似于鎖定的技術，6430能以1aA靈敏度測量 電流（10–18A=6電子/秒）。
訂購信息
6430型 亞fA程控源表
隨機附件：
6430-322-1B 低噪聲三同軸電纜，3 槽三同軸至鱷魚夾，20厘米（8in）
8607 安全性高壓雙測試線
CA-176-1E 前置放大器電纜，2 米(6.6ft)
CA-186-1B 香蕉插頭至螺釘 端子適配器
CAP 31 3接線柱保護罩（2）
使用手冊
