APPH系列是是一款功能齊全的高性能信號源分析儀（相位噪聲分析儀），其型號范圍為1 MHz至7、26或40 GHz。它提供了一組必不可少的測量功能，用于評估信號源（晶體振蕩器，VCO，發射器，鎖相環，頻率合成器等，范圍從VHF到微波頻率），以及有源和無源非自激振蕩設備，例如放大器或分頻器。其內部獨創的FPGA互相關引擎的混合信號系統架構可實現非?？焖俚男盘?hào)處理和超低相位噪聲靈敏度。
主機型號 | 采用內部參考 | 采用外部參考 |
APPH6040 | 1MHz ~ 7GHz | 5MHz~7GHz |
APPH20G | 1MHz ~ 26GHz | 5MHz ~ 18GHz |
APPH40G | 1MHz ~ 42GHz | 5MHz ~ 18GHz |

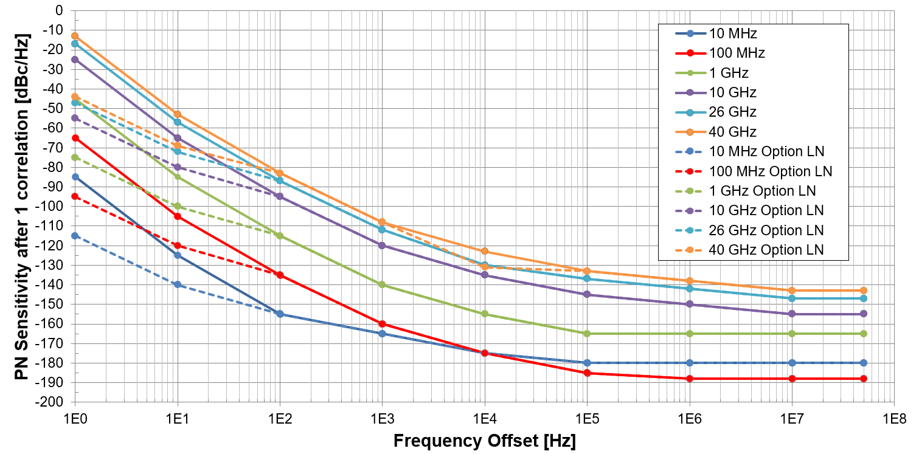

相位噪聲靈敏度：標準和低噪聲（選件LN）內部參考（1次互相關）

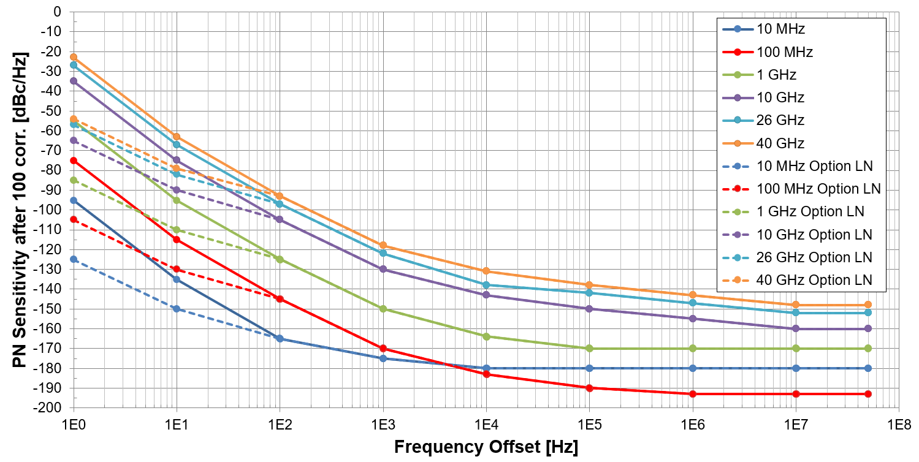

相位噪聲靈敏度：標準和低噪聲（選件LN）內部參考（100次互相關）

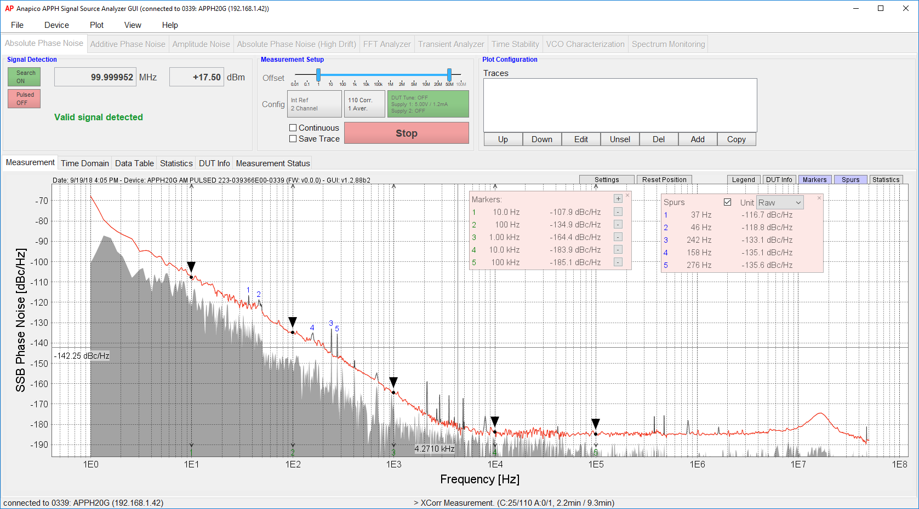

儀器GUI界面
主機型號 | 描述 |
APPH6040 | 1MHz~7GHz信號源分析儀/相位噪聲分析儀主機 |
APPH20G | 1MHz~26GHz信號源分析儀/相位噪聲分析儀主機 |
APPH40G | 1MHz~42GHz信號源分析儀/相位噪聲分析儀主機 |
選件 | |
Option LN | 超低噪聲內部參考源(HW) |
Option PULSE | 脈沖信號相噪測量(SW) |
Option BURST | 突發模式信號相噪測量(SW) |
Option AM | 幅度噪聲測量(SW) |
Option APN | 附加相位噪聲測量(SW) |
Option TRAN | 瞬態信號分析(SW) |
Option TSTAB | 時間穩定度分析(SW) |
Option LO | 通過內部參考測量剩余相位噪聲(HW) |
Option VCO | VCO特征分析(SW) |
Option SPEC | 頻譜分析儀(SW) |
