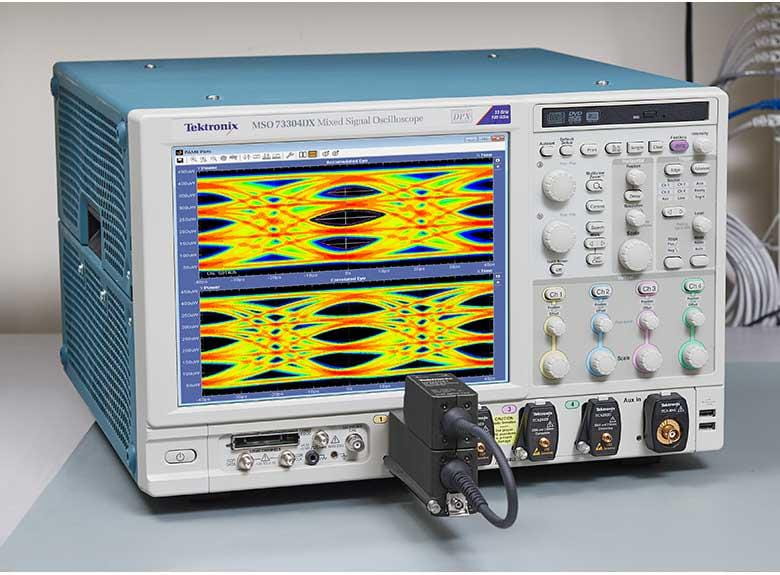

帶 DPO70000 實時示波器的 DPO7OE 系列光探頭可提供高性能，和設計人員所需高級調試功能以幫助全面排除最高速率達 56 GBaud 的 400G PAM4 信號的故障，并可縮短產品上市時間。

這些探頭也可以用作帶有平坦響應濾波器的傳統 O/E，用于一般激光信號采集（其相應的最高帶寬達 33 GHz 或 59 GHz）。

DPO7OE 系列光探頭可以作為高速串行數據信號的光基準接收機 (ORR)（使用可選的 Bessel-Thomson ORR 濾波器），也可以作為傳統光電轉換器，用于光帶寬光信號采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。連接到 TekConnect 通道，實現高達 33 GHz 的電帶寬。在連接到 ATI 通道時，DPO7OE1 提供最高達 42 GHz 電響應，DPO7OE2 提供最高達 59 GHz 電帶寬響應。

功能及優勢

    精確的光基準接收機 (ORR) 濾波器，支持 25GBd、26GBd、28GBd 和 53GBd 光網絡標準，保證更高的測量精度和相關度

    多功能設計在多條通道上提供了高達 59GHz 的 Bessel-Thompson ORR 規定帶寬或未濾波響應

    寬波長，F(xiàn)C/PC 或 FC/APC 連接器選項

    高靈敏度和低噪聲，為高速信號分析提供了更好的 SNR

    深入分析 PAM4 和 PAM2 (NRZ) 信令、均衡和錯誤檢測/隔離

    兼容 ATI 和 TekConnect? 通道，實現最大的性能或通道密度

應用

    數據中心網絡設備設計驗證

    研究 – 表征基于激光器的測速系統（如 PDV、BLR）及其他光現象

    使用實時示波器獨有的調試功能對光接口系統進行調試

通用配置

DPO7OE 系列采用通用設計，既兼容 DPO70000SX 示波器的 ATI 通道，也兼容使用 TekConnect 接口的通道。這種通用性特點使得 DPO7OE 系列光探頭適合用于所有 DPO70000SX、MSO/DPO70000DX 和 MSO/DPO70000C 系列示波器。

型號
DPO7OE133 GHz 帶寬, 單模/多模, 750 nm ~ 1650 nm, 光探頭, 適用于 MSO/DPO70000 實時示波器
DPO7OE259 GHz 帶寬, 單模 1200 nm ~ 1650 nm, MSO/DPO70000 實時示波器光探頭

標配附件

硬面手提箱，儀器手冊，可溯源校準證明，一年保修，光纖清潔工具，ATI 輸入配套附件
