產品綜述
SDS2000X-E 系列超級熒光示波器，采樣率高達 2GSa/s， 擁有 100M、200MHz 和 350MHz 帶寬機型，標配存儲深度達 28Mpts，常用功能都采用人性化的一鍵式設計；
采用 SPO 技術，具有優異的信號保真度：
底噪低于業內同類產品，小量程只有 500μV /div；
創新的數字觸發系統，觸發靈敏度高，觸發抖動??；
波形捕獲率高達 400,000 幀 / 秒 (Sequence 模式 )，具有 256 級輝度等級及色溫顯示；
支持豐富的智能觸發、串行總線觸發和解碼；
支持歷史模式 （History）、順序模式（Sequence）和增強分辨率模式（Eres）；
具備豐富的測量和數學運算功能；
1M 點 FFT 可以得到非常 細致的頻率分辨率；
28M 全采樣點的測量保證了測量精度和采樣精度相同，毫無失真；
事件搜索和導航功能，快速定位到所定義的事件；
支持波特圖功能；
支持 USB 任意波 形發生器模塊（選件），單通道，25MHz；
支持 16 路數字 通道（選件）；
支持 USB WIFI 適配器接入無線局域網（選件）；
提供 Web 管理頁面，無需安裝驅動和客戶端軟件即可對儀器進行遠程管理；是一款高性能經濟型通用示波器。

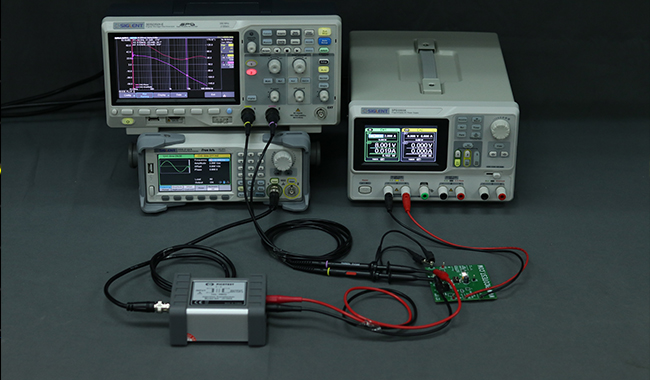

電源環路響應分析（波特圖）
在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因?yàn)槠涓甙旱膬r(jià)格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS2000X-E示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。
· 全新開發的波特圖測量核心，更高的測量靈敏度和精度
· 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
· 人性化的UI設計，參數設置更友好
· 列表和游標測量，分析結果更直觀
| 帶寬 | 100 MHz 、200 MHz 、350 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | 通道交織模式 28 Mpts/CH，非交織模式 14 Mpts/CH |
| 波形捕獲率 | 400,000 wfm/s（Sequence模式） |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN） |
| 解碼類型 | IIC、SPI、UART、CAN、LIN |
| USB任意波形發生器（選件） | 單通道，輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts |
| 16通道邏輯分析儀（選件） | 采樣率 1 GSa/s，存儲深度 14 Mpts/CH |
| 波特圖 | 起始頻率 10 Hz，掃寬 500 Hz至120 MHz（且受限于當前機型帶寬和信號源帶寬），可以掃描多達 500 個頻點 |
| USB WIFI適配器（選件） | 802.11b/g/n，WPA-PSK，只有 Siglent 提供的適配器，才能確保正常工作 |
| 接口 | USB Host、USB Device、Sbus（Siglent 邏輯分析儀接口）、LAN、Pass/Fail、Trigger Out |
| 標配探頭 | 2 套無源探頭 PB510 2 套無源探頭 PP215 2 套無源探頭 SP2035 |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 重量 | 凈重 2.6 kg；毛重 3.8 kg |
中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因?yàn)槠涓甙旱膬r(jià)格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS2000X-E示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。 · 全新開發的波特圖測量核心，更高的測量靈敏度和精度 · 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景 · 人性化的UI設計，參數設置更友好 · 列表和游標測量，分析結果更直觀 · 全新開發的波特圖測量核心，更高的測量靈敏度和精度 · 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景 · 人性化的UI設計，參數設置更友好 · 列表和游標測量，分析結果更直觀
在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因?yàn)槠涓甙旱膬r(jià)格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS2000X-E示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。
