產品綜述

SDS2000X Plus 系列混合信號數字示波器，帶寬 500 MHz， 采樣率 2 GSa/s，具備 4 個模擬通道和 16 個數字通道， 存儲深度可達 200 Mpts/通道。
SDS2000X Plus 采用的SPO 技術，波形捕獲率高達500000 幀/秒，具有 256級輝度等級及色溫顯示；
創新的數字觸發系統，觸發靈敏度高，觸發抖動??；
支持豐富的智能觸發、串行總線觸發和解碼；
支持歷史（History） 模式、分段采集（Sequence）、模板測試、搜索、導航、波特圖和電源分析等高級分析模式；
具備豐富的測量和數學運算功能；
10-bit 模式提供更高精度的數據采集與處理。
SDS2000X Plus 采用了 10.1 英寸電容式觸摸屏，支持多種手勢實現對波形的常用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示波器的效率，提升了用戶體驗。

10-bit模式，更好地還原波形細節

垂直分辨率用來描述數字示波器中ADC的位數，即位數越高，垂直分辨率越高，顯示波形就越接近真實波形。

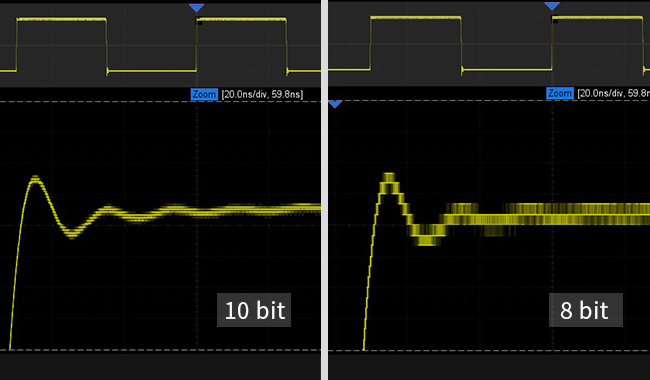

如圖，分別是 8-bit 模式和 10-bit 模式下的波形圖。

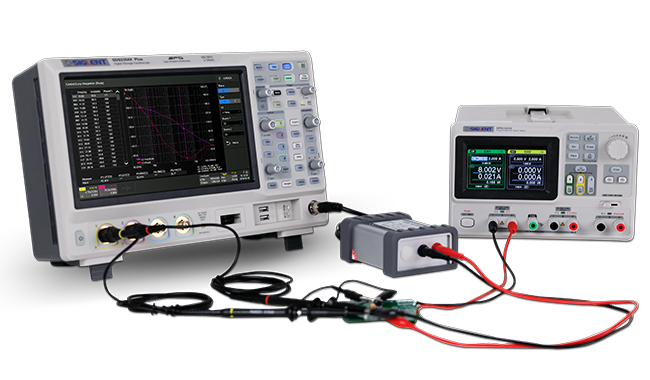

強大的電源測試功能

· 波特圖（標配）：利用波特圖測試系統的頻率響應或環路穩定性，在一定領域取代昂貴的網絡分析儀?？纱钆鋬?nèi)置波形發生器或外置SDG系列任意波形發生器；

· 電源分析（選配）：電源分析選件能幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量、諧波、浪涌電流、開關損耗、輸出紋波、瞬變響應、電源抑制比、功率效率等。
